Grafana Tree 面板插件

此面板插件可以根据数据源提供的记录显示一个树状结构。该插件已针对JSON API数据源进行了优化和测试。

此插件用于呈现 JSON API 响应，例如从 Kubernetes API 接收的 Kubernetes 资源。可能的生产环境在https://github.com/pgillich/grafana-kubernetes中有所描述。

关于 Kubernetes Namespace 的示例截图

面板编辑器截图

数据源

数据源的所有值都转换为字符串。对象类型则转换为 JSON 字符串。最好的数据源是JSON API，但也可能使用其他数据源，例如 TestData Logs

字段中的值数量必须相同，因此必须替换缺失值。JSON API支持 JSONata，因此这是可能的。

用于 Kubernetes API 的示例 JSONata 表达式，它替换了缺失值（appName、containerState）并生成关于列表（containerImage、containerState）的字符串

$map(items, function($v) {{"namespace": $v.metadata.namespace, "name": $v.metadata.name, "appName": $v.metadata.labels."app.kubernetes.io/name" ? $v.metadata.labels."app.kubernetes.io/name" : ($v.metadata.labels."app" ? $v.metadata.labels."app" : "-"), "statusPhase": $v.status.phase, "containerCount": $count($v.spec.containers), "containerImage": $join($v.spec.containers[*].image, " "), "containerState": $v.status.containerStatuses[*].state ? $string($v.status.containerStatuses[*].state) : "-"}})

如果 Grafana 在 Kubernetes 集群外部运行，可以通过kubectl proxy命令为JSON API创建 API 端点，以便访问集群

kubectl proxy --address 0.0.0.0 --accept-hosts='.*' --reject-methods=POST,PUT,PATCH -v5

强烈建议在字段定义中使用相同的 JSONata 表达式，只需更改选定的字段即可，例如

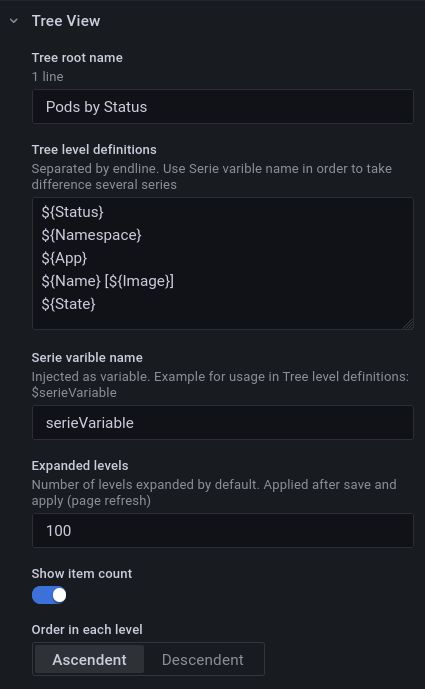

面板选项

选项说明可在面板选项编辑器中查看

默认模板引擎是一个简单快速的${field}-风格表达式处理器，例如

${statusPhase}
${namespace}
${appName} ${name}
${containerImage}

如果需要更复杂的模板引擎，可以使用Handlebars，它是一个{{field}}-风格的引擎，例如

面板编辑器截图，使用 Handlebars 引擎

Handlebars 扩展

Pod 信息

已向Handlebars添加了额外功能，以便更好地获取 Kubernetes Pods 的信息。从 Kubernetes API 响应评估STATUS和其他kubectl get pod -o wide列是很复杂的，因此我们将printPod()函数移植到了 TypeScript。语法为：{{printPodColumn <whole_pod> "<column>"}}，其中<whole_pod>是包含整个 pod 的字段，<column>是kubectl get pod -o wide列名称，例如

• NAME
• READY
• STATUS
• RESTARTS
• AGE
• IP
• NODE
• NOMINATED_NODE
• READINESS_GATES
• MESSAGE

AGE的行为稍有不同：它更精确一些。MESSAGE列包含有关STATUS的附加信息（原因）。printPodColumn示例

{{printPodColumn rawPod "STATUS"}}
{{namespace}}
{{appName}} {{name}}
{{containerImage}} {{printPodColumn rawPod "MESSAGE"}}

上述模板的示例 JSONata 数据源表达式

$map(items, function($v) {{"rawPod": $v, "namespace": $v.metadata.namespace, "name": $v.metadata.name, "appName": $v.metadata.labels."app.kubernetes.io/name" ? $v.metadata.labels."app.kubernetes.io/name" : ($v.metadata.labels."app" ? $v.metadata.labels."app" : "-"), "statusPhase": $v.status.phase, "containerCount": $count($v.spec.containers), "containerImage": $join($v.spec.containers[*].image, " "), "containerState": $v.status.containerStatuses[*].state ? $string($v.status.containerStatuses[*].state) : "-"}})

比较来自原始 Kubernetes API 和printPodColumn函数的 Pod 状态信息的示例截图

示例仪表盘

示例仪表盘可在examples中找到。

• Namespace Pods.json 所选 Namespace 的 Pods，简单模板引擎
• All Pods.json 所有 Namespaces 的 Pods，使用kubectl列的 Handlebars 模板引擎。

创建 Issue

请在新 Issue 中附加示例 JSON 文件。

贡献

更多详情请见CONTRIBUTING.md。
