Operato Windrose

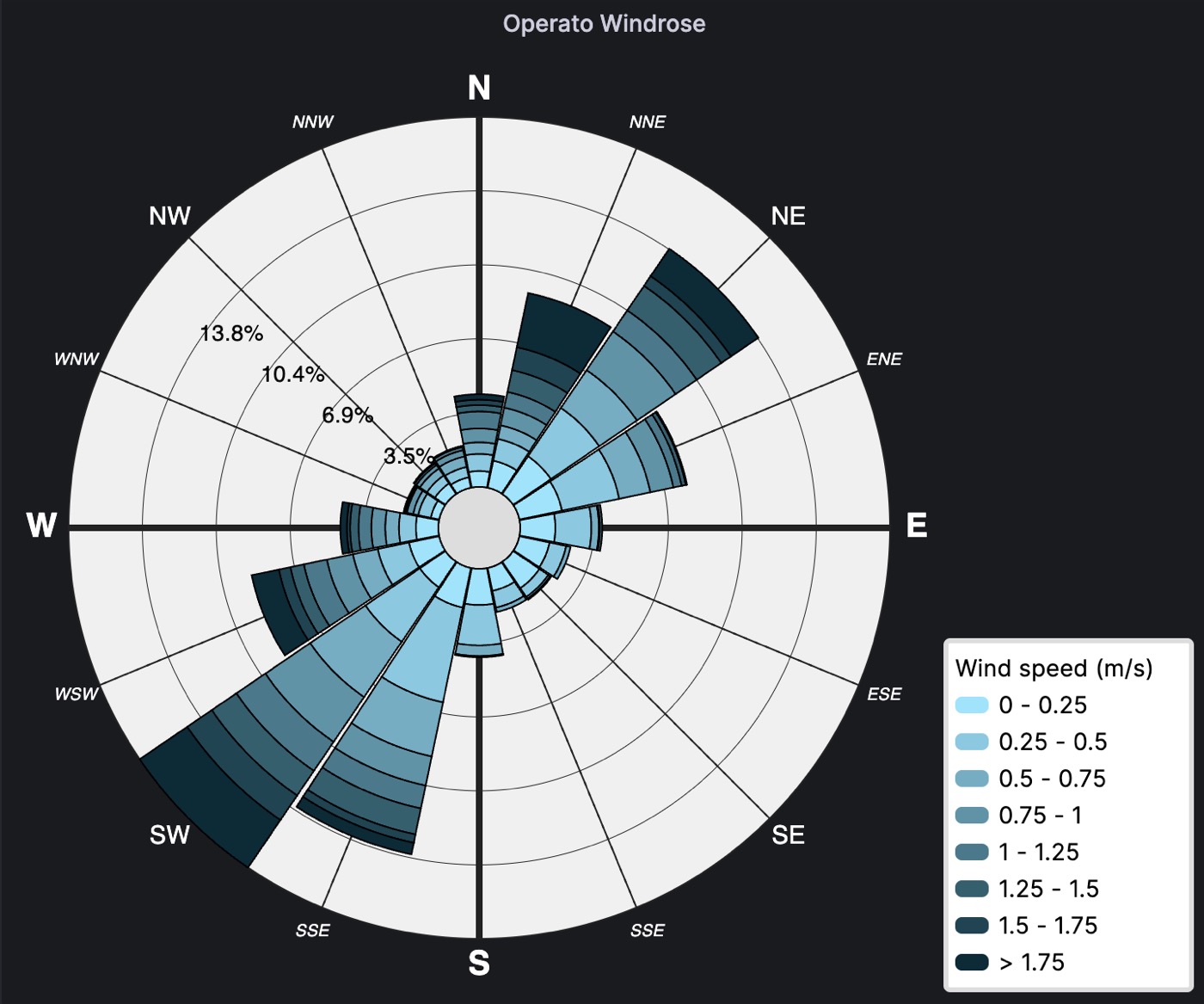

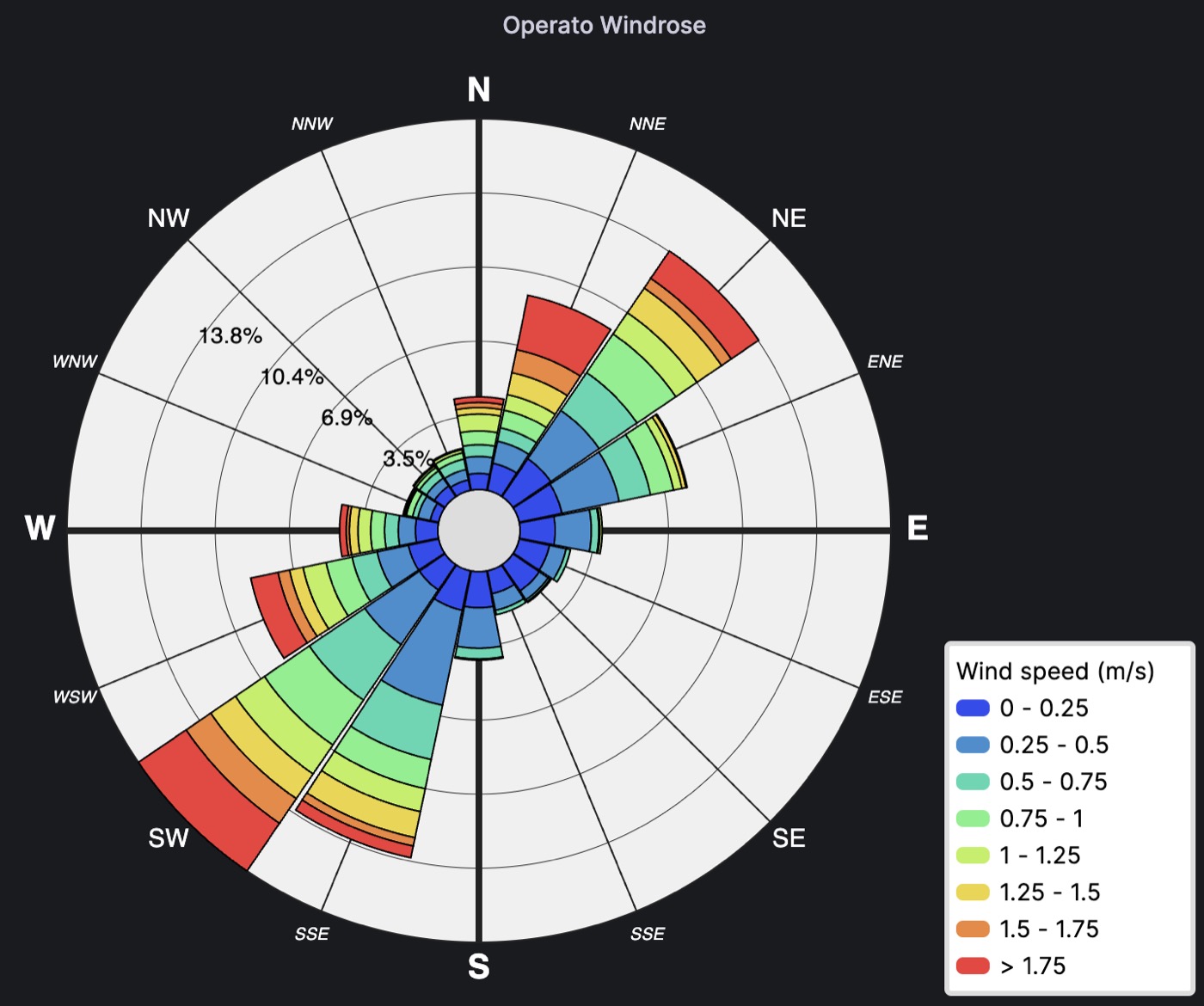

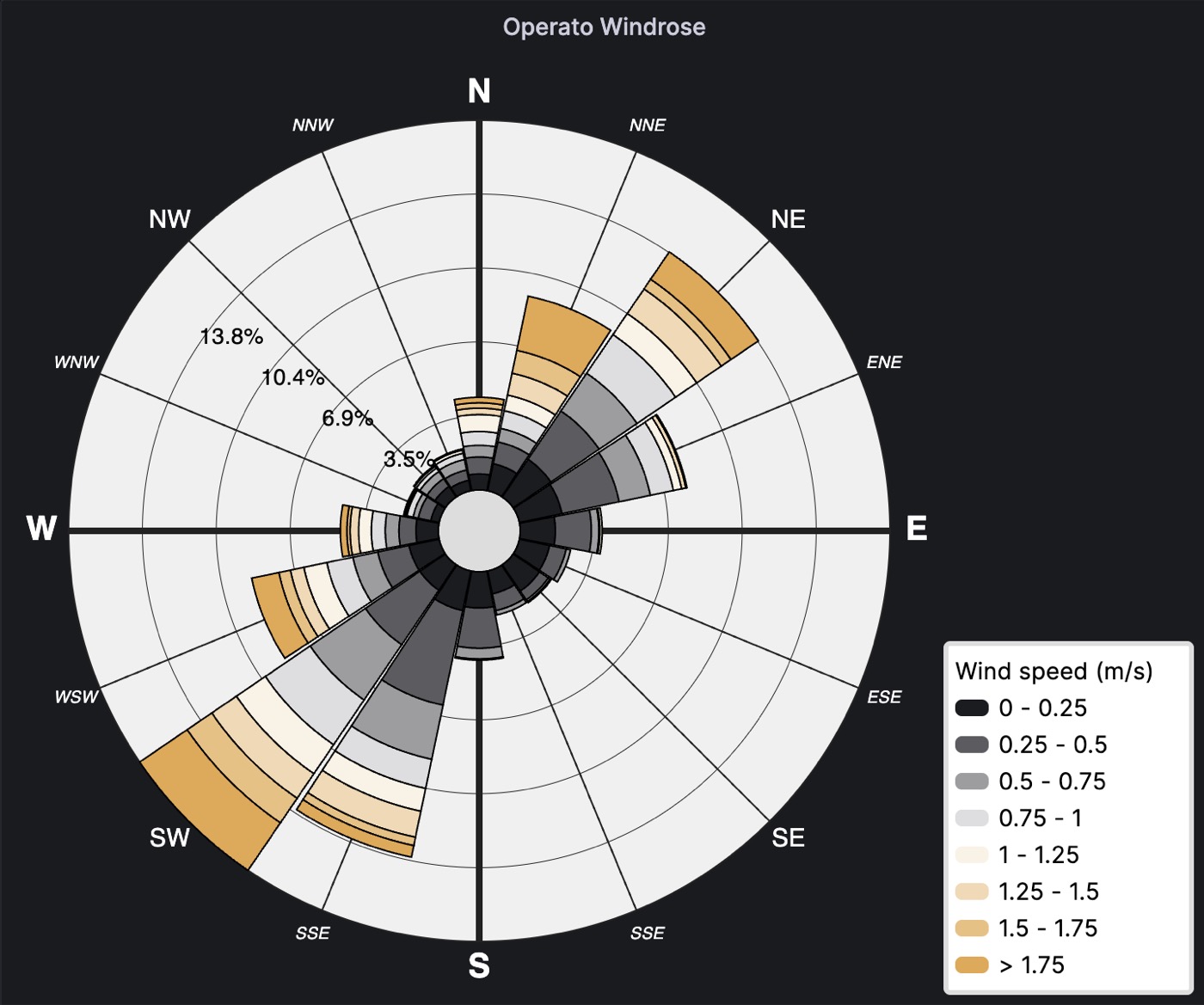

Operato Windrose 是一个可视化面板，用于使用风玫瑰图显示风天气数据。

如何使用 Operato Windrose 面板设置 Grafana 仪表盘？

步骤 1

创建一个新的仪表盘（显然），并添加一个新的面板。

步骤 2

将面板类型（从默认的 Time series）更改为 Operato Windrose。

步骤 3

设置数据源并创建查询，将您的数据提供给 Opero Windrose 面板。

Operato Windrose 面板的 SQL 查询示例

SELECT
    wind_weather_data.speed AS wind_speed,
    wind_weather_data.direction AS wind_direction
FROM wind_weather_data
WHERE wind_weather_data.time BETWEEN '2023-05-02T00:00:00Z' AND '2023-05-02T023:59:59Z'

需要记住的重要一点是，Operato Windrose 将查找名为 wind_speed 和 wind_direction 的变量。这些名称是固定的，无法更改！如果数据库中的变量不匹配此命名方案，必须使用 SQL 的 AS 运算符进行更改（如上例所示）。

此插件假定风速以 m/s 为单位提供！

步骤 4

配置设置以最适合您的需求和偏好进行可视化。

每个设置的简短说明可以在设置面板中找到。但这里对 Operato Windrose 面板中的大多数可用设置进行了稍长的说明

• 每 90 度花瓣数: 允许用户设置一个象限中有多少花瓣。图中的总花瓣数将是此属性设置的数字的 4 倍。
• 每个花瓣的区间数: 每个花瓣应该有多少速度区间。请记住，第一个区间从 0 m/s 开始，所有负值都落入第一个区间。此外，所有大于倒数第二个区间上限的值将落入最后一个区间。
• 速度区间自动调整大小: 如果开启，速度区间的大小将根据风速数据的范围自动计算。
• 速度区间大小: 设置每个区间的速度范围（以 m/s 为单位）。与每个花瓣的区间数设置结合使用，它们设置了图表的总范围。
• 工具提示小数位数: 此设置确定当鼠标悬停在速度区间上时，工具提示中应显示多少小数位数。
• 风玫瑰标签: 设置风玫瑰图周围显示的标签类型。可以是罗盘方向或旋转度数。
• 基本方向标签: 允许用户选择图表上显示的方向级别
  • 基本方向 (N,W,S,E)，
  • 序数方向 (NW,WS,SE,NE)
  • 中间方向 (WNW, NNW, NNE, ...)
• 显示图例: 确定是否应显示图例。
• 图例是否重叠: 如果开启，图例将与风玫瑰图重叠。如果关闭，面板将确保图例不会与风玫瑰图重叠，无论面板窗口的大小如何。
• 图例位置: 允许用户将图例位置设置为风玫瑰的左侧或右侧。
• 图例锚点: 允许用户设置图例的锚点
  • 顶部 - 图例将始终位于顶部角落（左侧或右侧）
  • 居中 - 图例中心将始终垂直对齐风玫瑰中心。
  • 底部 - 图例将始终位于底部角落（左侧或右侧）
• 风速单位:: 用于更改风速的测量单位。提供以下单位
  • 米每秒 (m/s)
  • 千米每小时 (km/h)
  • 英里每小时 (mph)
  • 英尺每秒 (ft/s)
  • 节 (kt)

许可

Apache 许可版本 2.0，请参阅 LICENSE。
