Novatec 服务依赖图面板

版本 4.2.0 仅兼容 Grafana 10.4.0 及更高版本！

版本 4.0.0 仅兼容 Grafana 7.1.0 及更高版本！

Novatec 的 Novatec 服务依赖图面板为您提供许多功能，例如监控所需服务的延迟、错误和请求。这个用于 Grafana 的交互式面板将帮助您更好地可视化应用程序的流程。

更新服务依赖图面板

图标映射的文件结构在 4.0.0 版本中已更改。图标现在位于 'plugins/novatec-sdg-panel/assets/icons/' 路径下。这同样适用于自定义图标！

数据源配置

使用静态虚拟数据

如果您想在尚未拥有自己的数据源的情况下初步体验此面板，该面板提供了一些虚拟数据供您尝试。

虚拟数据基本上是多个查询结果的表格格式快照。您可以在面板的 GitHub 仓库中此处找到其源文件。

根据查询结果，数据提供以下标签

• service：数据相关的服务（应用程序）。
• namespace：服务的命名空间。每个用 "." 分隔的文本对应于一个命名空间层级。例如 demo.infrastructure。
• protocol：通信类型（例如 HTTP、JMS 等）。
• origin_service：如果是传入通信，这是来源服务。
• target_service：如果是传出通信，这是目标服务。
• origin_external：传入通信的来源，无法与已知服务关联（例如第三方应用程序的 HTTP 请求）。
• target_external：传出通信的目标，无法与已知服务关联（例如第三方 HTTP 端点）。

根据查询结果，数据提供以下字段

• in_timesum：所有传入请求响应时间总和。（Prometheus 风格）
• in_count：传入请求总数。
• error_in：产生错误的传入请求数量。
• out_timesum：所有传出请求响应时间总和。（Prometheus 风格）
• out_count：传出请求总数。
• error_out：产生错误的传出请求数量。
• threshold：传入请求响应时间的临界阈值（毫秒）。

要使用此数据，只需激活“通用设置”中的“虚拟数据开关”。所有必需的选项都将自动应用。激活虚拟数据后，您的数据映射应如下所示

请注意，您可能需要刷新仪表盘或重新加载页面才能使其工作。

实时虚拟数据示例

下载并启动 inspectIT Ocelot demo #1 将为您提供实时虚拟数据而不是静态数据。只需打开 docker 镜像的 Grafana，并选择仪表盘 Service Graph 即可查看完全功能的服务依赖图。

使用您自己的数据源

如果您现在想使用自己的数据源，您需要确保接收到的数据格式为 TABLE，并且结构如下

• 表格至少需要一列指定连接的来源或目标。设置 Source Component Column 和 Target Component Column 需要设置为相应字段的确切名称。

• 数据可以包含多个值列。这些列必须使用面板的 Data Mappings 选项映射到特定属性。示例：假设数据表包含一个名为 req_rate 的列，其值表示当前时间窗口内相关连接的请求速率。为了将这些值正确可视化为请求速率，Request Rate Column 选项必须设置为列名 req_rate。

示例

示例 1

如果遵循了前面描述的要求，一个最小的表格可以如下所示

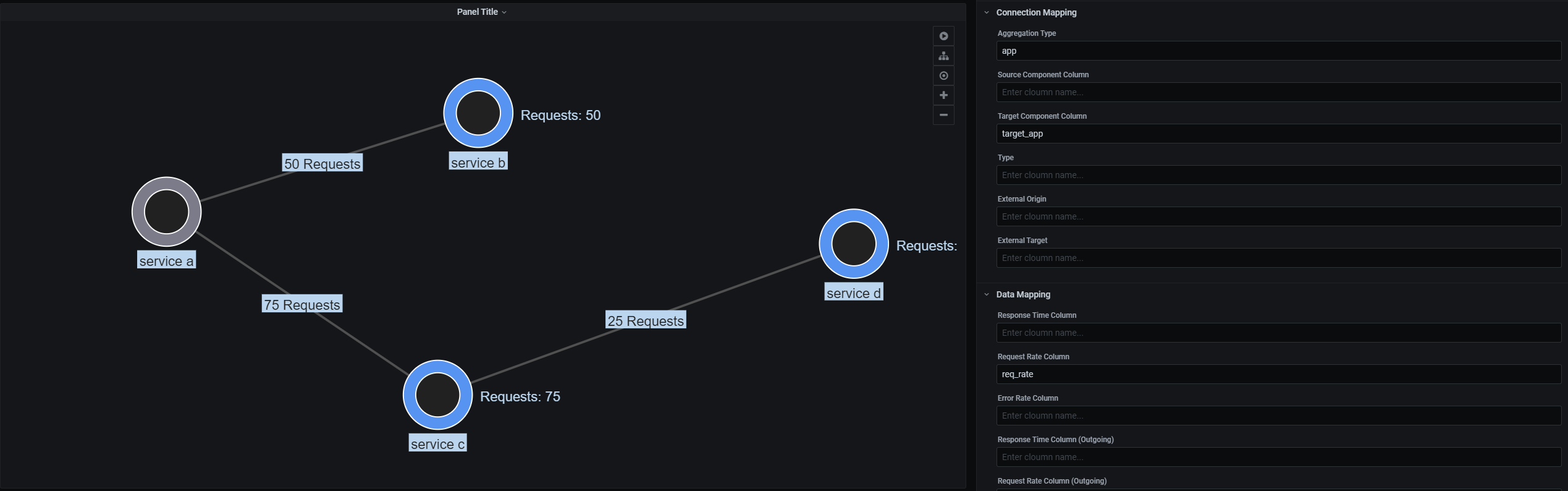

假设面板设置为截图中所示，面板将如下可视化数据

注意：需要知道的是，只有定义了至少一个请求速率列（传入或传出），才能生成连接。

示例 2

在本例中，我们在示例 1 的数据表中添加另一列，表示特定连接的所有请求响应时间总和（例如，所有 HTTP 请求响应时间总和）。

现在，面板的 Data Mappings 选项 Response Time Column 设置为 resp_time。这指定了 resp_time 列中的值应被视为连接的响应时间。默认情况下，此列中的值将被视为所有响应时间的总和 - 有点像 Prometheus 风格的指标。此行为可以通过使用 Handle Timings as Sums 选项更改。此表格将导致以下可视化。

服务图标

服务依赖图插件允许您在绘制的节点中显示您自己的符号。为此，可以使用 'Service Icon Mapping' 选项。在这里您可以指定图标与特定名称模式的对应关系。所有匹配指定模式（正则表达式）的节点都将获得该图标。

示例

默认包含一个示例分配：Pattern: java // Icon: java。这意味着所有名称中包含 java 的节点都将获得 java 图标。

自定义服务图标

您可以通过将自定义图标放入插件的 /assets/icons/ 目录来添加。文件类型必须是 PNG，并且图标本身必须是正方形。为了能够使用该图标，其名称（不带后缀）必须添加到位于 /assets/icons/ 目录中的 icon_index.json 文件所包含的数组中。

示例

如果 icon_index.json 包含以下内容

["java", "star_trek"]

则假定 /assets/icons/ 目录中存在文件 java.png 和 star_trek.png。

追踪钻取

服务依赖图插件允许您为每个绘制的节点指定后端 URL。为此，可以使用 'Tracing Drilldown' 选项。在这里您可以指定一个后端 URL。一对开放和封闭的大括号 {} 是所选节点的占位符。每个节点将在详细信息视图中获得一个箭头图标。此图标是指向您在选项中指定的后端的链接。大括号 {} 将替换为所选节点。

示例

当您选择 customers-service 时，http://{}/my/awesome/path 将变为 http://customers-service/my/awesome/path。

分层

从版本 4.1.0 开始，服务依赖图面板支持按服务的命名空间对服务节点进行分层。

设置

要使用此功能，请向您的数据添加一个包含服务命名空间的标签。然后将面板选项中对应的选项 Namespace Column 设置为此标签的名称。如果您有多个命名空间层希望在面板中表示，您可以通过特定字符分隔命名空间标签中的多个命名空间。此字符必须在面板选项中设置为 Namespace Delimiter。默认分隔符是 .。因此，如果命名空间列的内容是 my.awesome.namespace，则图表将以 my 作为第 0 层，awesome 作为第 1 层，namespace 作为第 2 层构建。您的相应服务将位于第 3 层。

使用方法

您可以使用面板右上角的 (+) 和 (-) 按钮控制面板的层级。 (+) 增加当前显示的层级，(-) 减少层级。

创建发布

要创建发布包，请确保已安装 release-it

npm install --global release-it

构建发布包

release-it [--no-git.requireCleanWorkingDir]

发现 bug？有问题？想做贡献？

请随时开启一个 issue。我们将为您提供帮助，并尽力满足需求。非常感谢您的任何建议/贡献。
