适用于 Grafana 的 Convertify 面板

Convertify 是一款功能强大的 Grafana 面板插件，旨在通过详细的位级分析帮助可视化实时数据。它与 Grafana 的时间序列数据集成，并将其转换为二进制或十六进制表示。此插件非常适合监控和分析具有位字段结构的数据，例如工业系统、IoT 设备或控制系统。

功能特性

• 实时数据可视化：可视化来自 Grafana 的时间序列数据。
• 二进制和十六进制转换：将数值转换为二进制或十六进制格式。
• 位级表示：使用预定义的位字段（例如，Status、Stop、Emergency Stop）显示位级状态。
• 分页：数据按页显示，便于浏览大型数据集。
• 灵活的数据输入：适用于任何包含数值的时间序列数据。
• 可自定义文本大小：调整文本大小以提高可读性。
• 动态文本颜色：根据 Grafana 主题选择文本颜色。

工作原理

该面板通过将数值转换为二进制或十六进制格式，并将其与其对应的位字段值一起显示在表格中来工作。

关键概念

• 二进制转换：每个数值都转换为 32 位二进制表示。
• 十六进制转换：该面板还可以将值转换为十六进制格式。
• 位字段：根据预定义的位字段（例如，Status、Stop、Fault Stop）分析每个值，其中每个位代表特定的状态（设置或清除）。

期望的数据格式

为了使插件正常工作，您需要一个包含时间和数值字段的时间序列数据集。以下是期望数据格式示例：

• 时间：一个包含时间戳数据的字段（必填）。
• 值：一个表示要可视化数据的数值字段（必填）。

使用插件

1. 将面板添加到仪表板：安装后，像添加其他任何面板一样将 Convertify 面板添加到您的仪表板中。
2. 配置数据源：选择一个提供包含数值的时间序列数据的数据源。
3. 选择转换类型：选择将数据显示为二进制、十六进制或两者兼有。
4. 使用筛选器：应用筛选器以查看特定位字段的数据。
5. 翻页：使用分页按钮浏览大型数据集。

配置选项

• 文本大小：选择小、中或大文本大小。
• 字段选择：从您的数据集中选择一个数值字段。
• 转换类型：以二进制、十六进制或两者兼有的格式显示数据。
• 文本颜色：根据 Grafana 主题动态自定义文本颜色。
• 显示常量列：切换显示或隐藏用于状态监控的位字段列。

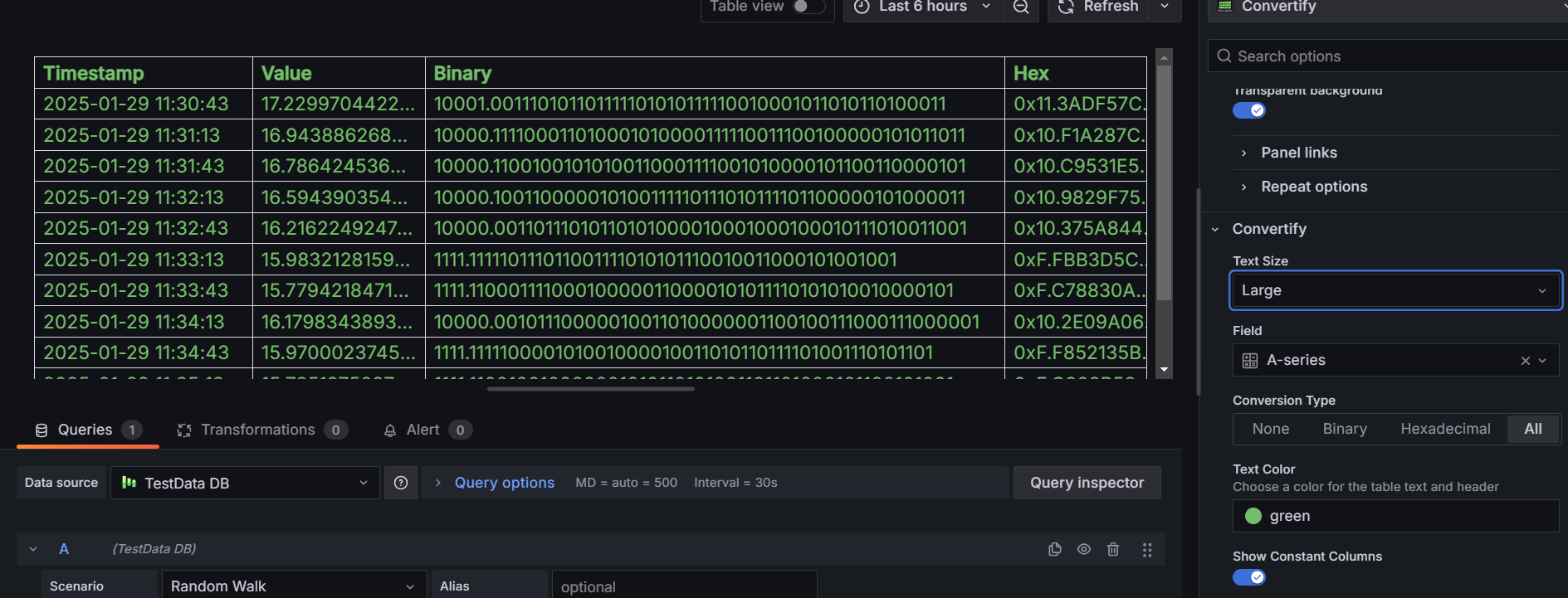

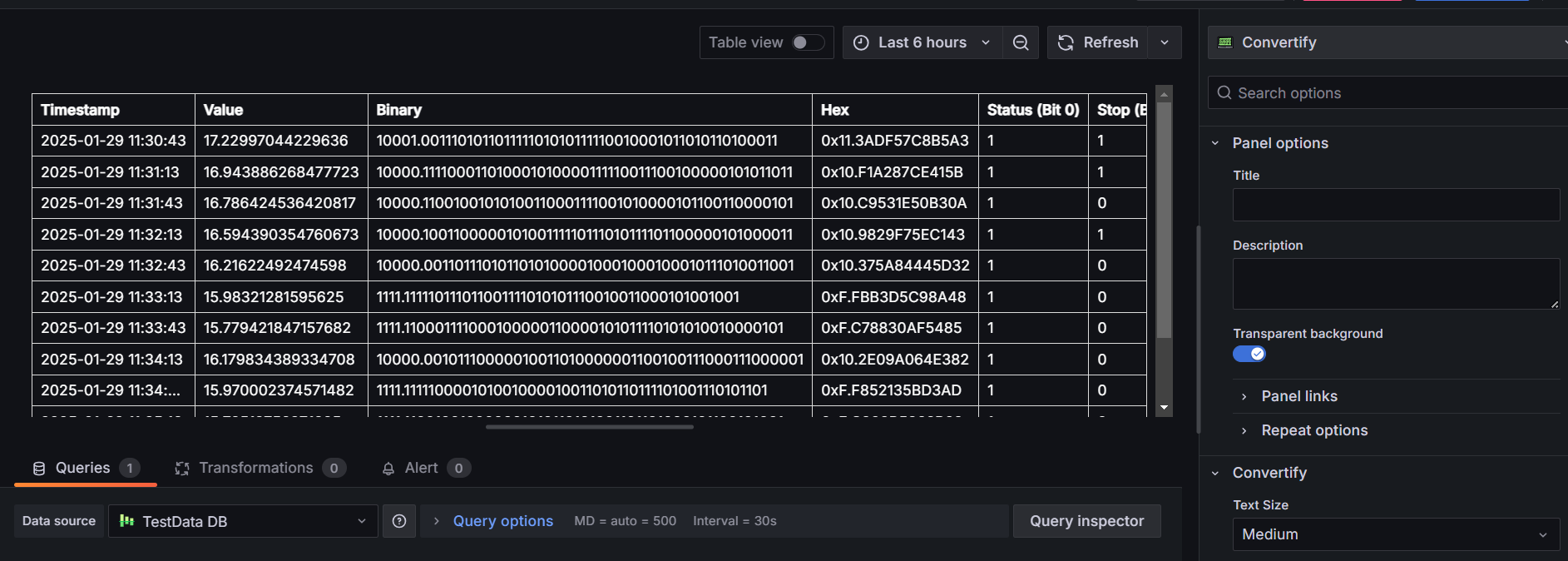

截图

许可证

此插件根据 MIT 许可证获得许可。有关更多详细信息，请参阅 LICENSE 文件。
