Grafana 的 Scatter 面板

终于 - 一个简单易用且灵活的 Grafana X/Y 散点图面板，带有合理的配置选项。

Grafana 内置的 Graph 面板无疑是所有 Grafana 面板中的豪华劳斯莱斯。遗憾的是，它有一些严格的限制，特别是它坚持使用“时间序列”格式的数据查询，其中日期（按从左到右递增的顺序等）必须沿 X 轴显示。使用时间序列数据格式时，Graph 面板要求时间维度以 UNIX 时间戳的形式返回，并在名为“time”的列中。如果您的数据符合这些要求，那么无需再找，Graph 面板就是您所需要的。

但是，如果您的数据不符合这些要求——例如，您有一个表格格式的数据集——那么您需要其他东西。

如果您有时间和专业知识，可以使用 plotly 面板。基于著名的 plotly 图形绘制库，我相信它可以支持许多 X/Y 图表格式，尽管它对可处理的数据格式有一些假设。plotly 本身的学习曲线相当陡峭，所以我着手创建这个面板 - scatter - 来更直观地处理事情。

首先，Scatter 面板需要一个表格格式的数据集，其中包含两列或更多数值列。

其中一列可以分配给 X 轴，任何其他列都可以分配给一系列 Y 轴值，并将结果数据绘制成一系列点。每个系列还可以选择使用多种统计最佳拟合方法之一显示回归线。稍后将详细介绍这些线条。

入门。

一切都始于数据。在本例中，是一个表格格式的 Grafana 数据集，包含两列或更多数值。任何数值都可以。

为了介绍这一点，我使用了一个简单的 SQL Server 数据源，查询一个包含儿童平均身高与年龄的表格（数据似乎是真实的，但这仅供参考）。我有一个名为 HEIGHT 的表格，其中包含三个字段：Age、Boys 和 Girls。

如下图所示

| Age         Boys                   Girls            |
|-----------------------------------------------------|
| 5           109.696837335773       109.541676679828 |
| 6           115.627250312838       115.398119979595 |
| 7           121.114919518384       120.790683951776 |
| 8           126.285187093615       126.01172170753  |
| 9           131.262623167035       131.349152850971 |
| 10          136.187610423329       137.076855097059 |
| 11          141.221657358784       143.201525339874 |
| 12          146.950111196817       148.711637208893 |
| 13          153.627616043882       152.62642835968  |
| 14          159.89410578979        155.139181721546 |
| 15          164.419476461234       156.693073197084 |
| 16          167.282482716353       157.567921769527 |
| 17          169.036989740789       158.026194787039 |
| 18          170.077288053313       158.304537661364 |
| 19          170.835994392509       158.638268921939 |

查询本身再简单不过了 - SELECT * FROM HEIGHT

将其放入仪表盘也很简单。

首先创建一个新的（空）仪表盘，然后点击“添加面板”按钮。

默认情况下，Grafana 会添加内置的 Graph 面板，并选择时间序列记录类型。

将查询更改为您需要的（在本例中是 'SELECT * FROM HEIGHT' 查询），然后从时间序列切换到表格格式。Graph 面板会显示一条消息“unable to graph data”（无法绘制数据）和一个按钮“Switch to table view”（切换到表格视图）。

如果您有兴趣，可以点击按钮查看表格格式的数据

现在将可视化切换到 Scatter 面板

就这么简单。首次加载时，面板会自动配置，将第一列用作 X 轴，所有其他列用作 Y 轴，以显示基本的 X/Y 散点图。当然，这些配置选项都可以根据您的需要进行更改。

配置选项

除了 Grafana 为所有面板提供的标准选项之外，Scatter 面板还提供了 4 个自定义配置部分：X 轴、Y 轴、图例和显示。这些应该非常直观，尽管如此，我将依次描述每个部分的重点。

X 轴配置

字段选择器下拉菜单允许用户选择定义 X 轴的列。在本例中，“Age”已被自动配置预选，因为它出现在查询的第一列（最左侧）。

“反转”复选框将 X 轴显示方向从默认的从左到右更改为从右到左。我发现在显示“过去的几天”之类的数据时这很有用。

默认情况下，图形面板会根据数据自动设置范围。因此（在本例中），X 轴的范围从 5 到 19。在“最小”和/或“最大范围”字段中输入的值会覆盖自动范围设置。

X 轴标题字段 - 也由自动配置例程预填充 - 可以根据您的意愿进行更改。大小和颜色选择器圆点可以调整 X 轴标题的大小和颜色 - 嗯。

Y 轴配置

这与 X 轴配置设置非常相似，不同之处在于您可以选择每个数据集的数量和顺序。颜色和点大小可以根据您的喜好进行调整。线条选择器（默认为“无”）在需要时提供了多种最佳拟合回归线。注意：回归线功能有些实验性质 - 该面板的未来版本可能会改变（增强？）这些线条的工作方式。（下面将详细介绍线条）

“最小和最大范围”和“标题”字段的工作方式与 X 轴配置部分中的相同字段类似。Y 轴标题还有一个额外的开关，用于在需要时旋转文本。

图例配置

默认情况下，图例是关闭的。

开启它们会在面板右上角添加彩色标签，如下图所示

显示时，用户可以点击这些图例标签来选择或取消选择数据集，逻辑与 Grafana graph 面板中的相同。

显示配置

最后，是一个用于整体外观的包罗万象的部分。特别是调整底层网格颜色（我喜欢使用颜色选择器的自定义选项卡将不透明度设置为 25% 左右）

此外 - 如果需要，可以使用边框控件更改图形边框的颜色和粗细。

回归线

如上文所述，除了单个点之外，每个 Y 轴数据集都可以显示一条线。提供了多种线条类型（此列表可能在未来版本中更改）。

“简单”回归线

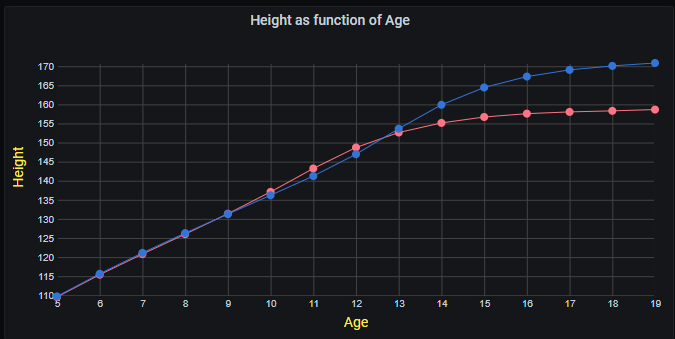

这会在每个点之间添加一条简单的连点线，如下图所示

注意 - 点是按照它们在数据查询中出现的顺序连接的。当数据已通过查询预排序以匹配 X 轴值时，此方法效果最佳。如果您的线条看起来像一团乱麻，这意味着您需要在查询中预排序数据（目前，Grafana 不提供按排序查询转换，但未来版本可能会添加此功能）

“线性”回归线

这会添加一条最小二乘法最佳拟合线，形式如下

“指数”回归线

这会添加一条统计最佳拟合线，形式如下

注意 - 这个特定的数据集 - 身高与年龄 - 确实遵循指数关系，所以结果即使是统计上最佳拟合，也不是很有用。但是您的数据可能不同。

“幂律”回归线

这会添加一条统计最佳拟合线，形式如下

同样，这对于我的测试数据集不是特别有用，但正如他们所说 - “您的体验可能会有所不同”。

我想添加一条趋向渐近线的回归线 - 类似 的形式。这对于像我的测试数据集这样的情况很有用，因为青春期后生长会减缓。这将不得不等到面板的未来版本。请关注此空间。

心愿单

在未来版本中，我计划添加一些新功能，例如这些

• 工具提示 - 显示回归系数、变异等（在线条上），以及非数值字段（在点上）等。
• 误差置信区域 - 显示最佳拟合，周围环绕着 X 标准误差的阴影区域（需要研究）
• 其他最佳拟合回归类型
• 还有其他吗？ - 欢迎在 github issues 页面提交功能请求
