Grafana 的 PI Web API 数据源

此数据源通过 PI Web API 提供对 OSIsoft PI 和 PI-AF 数据的访问。

使用

数据源配置

从 Grafana 数据源管理页面创建新的数据源实例。

建议使用“代理”访问设置。您可能需要在 PIWebAPI 服务器配置中添加“Basic”身份验证，并在数据源设置中添加凭据。

注意：如果您正在使用 PI-Coresight，建议创建一个新的 PI Web API 实例与此插件配合使用。

查看 PI Web API 文档 以获取更多关于配置 PI Web API 的信息。

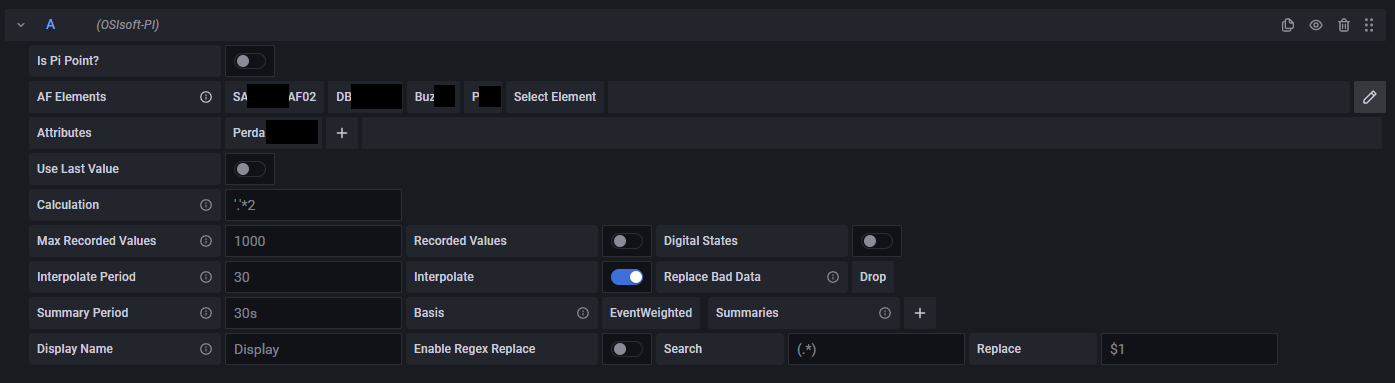

通过 PI Asset Framework 查询

1. 验证 PI Point Search 开关是否为灰色（关闭状态）
2. 在 Element 中点击 Select AF Database 并在列表中选择所需的数据库
   • 应出现一个新的 UI 片段：Select AF Element
   • 当前存在一个已知 bug，该新的 UI 片段会失败。在这种情况下，选择 Attributes 中的 +，它将强制创建 UI 片段
3. 点击 Select AF Element 并选择所需的 AF 元素
4. 重复步骤 3 直到找到所需元素
5. 在 Attributes 下点击 + 图标列出所选元素中的属性；从下拉列表中选择属性
   • 如果属性列表未出现，开始输入属性名称，属性应出现
   • 此方法也可用于过滤长属性列表
6. 根据需要多次重复步骤 5

通过 PI Dataserver (PI Points) 查询

1. 开启 Pi Point Search 开关
2. 在 Data Server 下点击 Select Dataserver 并选择所需的 PI Dataserver
3. 在 PI Points 下点击 + 图标打开文本输入字段
4. 输入所需 PI Point 的确切名称；它不区分大小写 (sinusoid === SINUSOID === sInUsOiD)
5. 根据需要多次重复步骤 3 - 4 以添加多个 PI Point

模板变量

仅支持子元素作为模板变量。目前，查询界面需要 JSON 查询。

配置示例如下所示。
{"path": "PISERVER\\DatabaseName\\ElementNameWithChildren"}

事件帧和注释

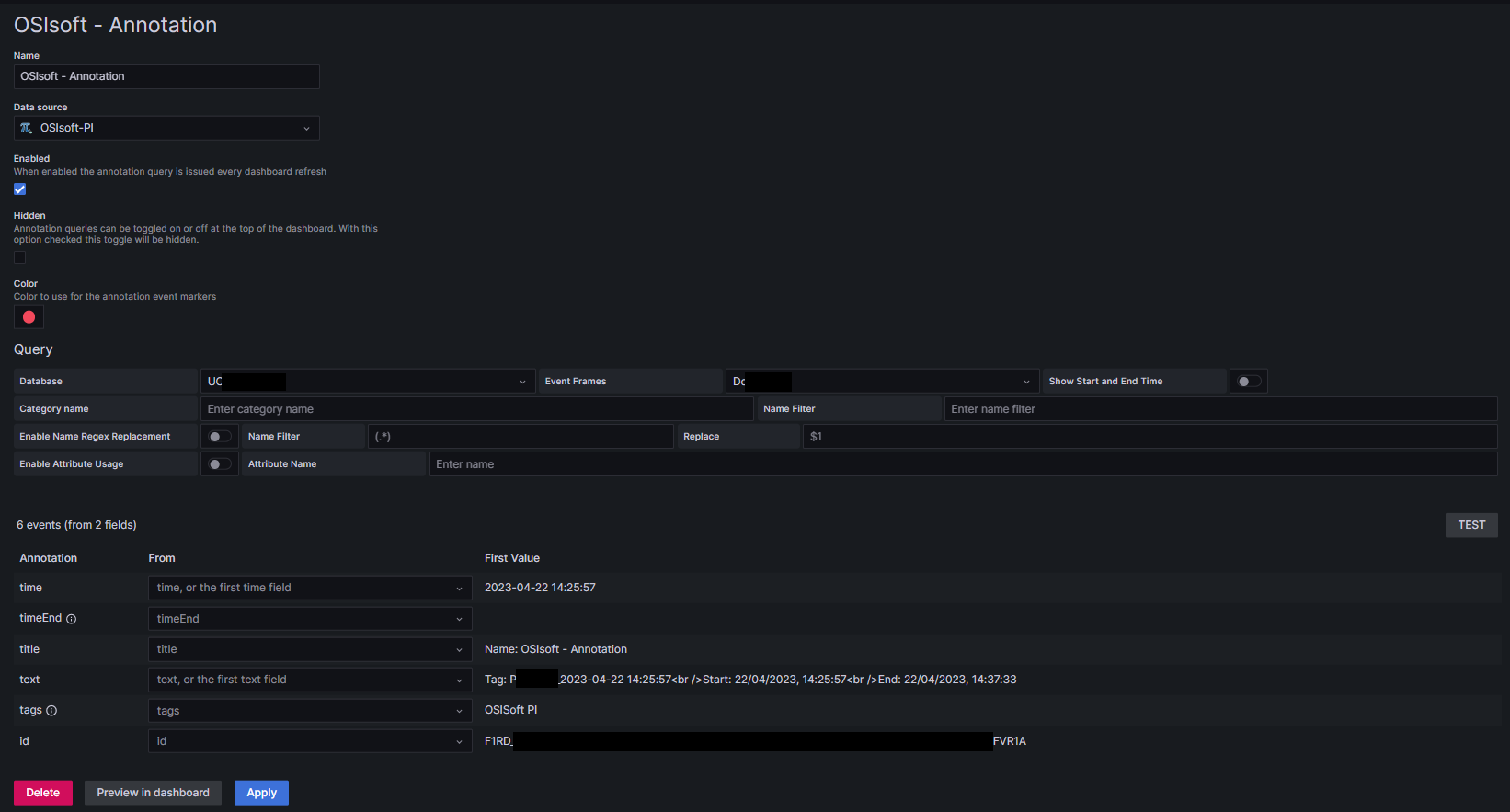

此数据源可以使用 AF 事件帧 作为注释。

创建一个注释查询，并使用事件帧类别作为查询字符串。支持颜色和名称的正则表达式替换字符串。

例如

安装

使用 grafana-cli 工具安装，或将仓库直接克隆到您的 Grafana 插件目录中。

grafana-cli plugins install gridprotectionalliance-osisoftpi-datasource
