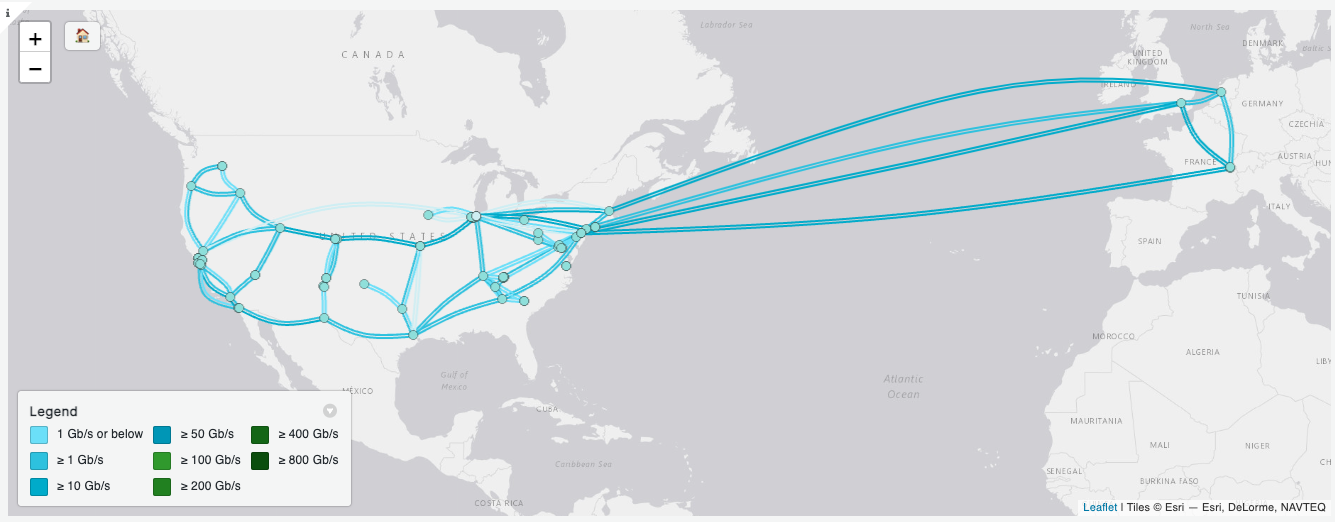

Network Map Screenshot

如何在 Grafana 中设置并附带示例：请参阅入门教程对于开发：请参阅开发说明

网络地图面板

此面板显示网络拓扑。

拓扑可以参考地理瓦片集进行地理定位，也可以是纯逻辑的。

插件将在网络拓扑上绘制流量信息，显示节点之间的双向流量。

仪表盘 JSON

下面的入门教程很完整，但篇幅较长。为了更快地进入演示状态，请尝试使用此 Grafana 仪表盘 JSON 片段

仪表盘 JSON 片段

入门教程

本教程（篇幅较长）将帮助您设置和着色地图拓扑，并作为额外步骤，演示如何将其与 Grafana 仪表盘中的其他插件集成。

设置

在本教程的几个地方，我们将引用此 Google 表格

https://docs.google.com/spreadsheets/d/1K_nZcu4yzPXBuOR3nO8NkbSCxMnvWtu37H9cGagkQgc/edit#gid=0

此 Google 表格包含一组模拟网络流量数据，这些数据始终保持最近 7 天的最新状态。

它还包含在设置网络地图面板时将使用的示例拓扑。

打开 Grafana

1. 设置 Google Sheets 数据源

如果尚未选择，请点击标有“数据源”的标签页。
点击“添加新数据源”按钮。
在搜索栏中输入“Google Sheet”。
安装 Google Sheet 数据源。
点击“[创建 Google Sheets 数据源]”按钮
获取 Google Sheets API 密钥（如果没有，请自行搜索如何获取）
将您的 Google Sheets API 密钥输入到“API 密钥”输入框中
点击“[测试 + 保存]”

2. 设置测试仪表盘

创建一个新仪表盘
将您的仪表盘保存为“测试仪表盘”

3. 添加网络地图面板

点击“[添加可视化]”
在屏幕右上方的可视化选择器中，搜索并选择“Network Map Panel”
现在您将看到一个空白的网络地图可视化

4. 设置可视化

现在让我们配置面板的选项。有很多选项。

5. 设置数据源查询

在屏幕底部，选择“Google Sheets”
在“Spreadsheet ID”空白处，输入“1K_nZcu4yzPXBuOR3nO8NkbSCxMnvWtu37H9cGagkQgc”
将“范围”留空
将缓存时间设置为 5 分钟
开启“使用时间过滤器”

6. 创建仪表盘变量

在右上角附近，选择齿轮图标：“仪表盘设置”
从左侧列表中，选择“变量”
点击“[添加变量]”
从“选择变量类型”中，选择“文本框”
在“名称”字段中输入“source”
在右上角，点击“[保存仪表盘]”
从左侧列表中，选择“变量”
点击“[添加变量]”
从“选择变量类型”中，选择“文本框”
在“名称”字段中输入“destination”
在右上角，点击“[保存仪表盘]”
在右上角，点击“[关闭]”

7. 配置可视化

现在我们将输入所有使网络地图面板渲染完整网络可视化的选项。按照下面的列表输入各种选项，以输入拓扑并将其与电子表格数据链接。

8. 可视化选项

地图初始视图策略

此选项指定地图加载时视口如何设置。有 3 种策略

指定静态中心，调整大小时不缩放
指定 Lat/Lng 视口，调整大小时缩放到适合
从变量设置地图中心，调整大小时不缩放

对于我们的演示，我们将选择“指定静态中心，调整大小时不缩放”

这将为我们提供一个初始静态中心和缩放，使美国合理地适应视口。

地图背景颜色

此选项使用内置的 Grafana 颜色选择器设置地图背景颜色。我们将保留此设置不变。

地理瓦片集

这将渲染地图的地理瓦片集图层。对于此介绍，请选择“USGS Satellite Imagery”

政治边界瓦片集

这将在地图上渲染政治边界。对于此演示，请选择“Toner Political Boundaries”。

政治标签瓦片集

政治标签将标记每个政治边界。对于此介绍，请选择“[无政治标签]”。

显示视图控件

这将可选地隐藏和显示地图面板中的缩放控件。保持此设置为“on”

启用拖动地图滚动

这允许最终用户滚动视口。保持此设置为“on”

启用地图编辑

此选项可选地禁用内置拓扑编辑器。保持此设置为“on”

启用节点选择动画

此选项可选地禁用节点选择动画。保持此设置为“on”

启用边缘流量方向动画

此选项可选地禁用边缘选择动画。保持此设置为“on”

图层 1 开

此选项可选地隐藏拓扑信息的图层 1。保持此设置为“on”

从 URL 获取图层 1 JSON

这将可选地从 URL 而不是提供的文本区域获取图层 1 的 JSON 拓扑。保持此设置为“off”

图层 1 地图数据 (JSON)

从位于 https://docs.google.com/spreadsheets/d/1K_nZcu4yzPXBuOR3nO8NkbSCxMnvWtu37H9cGagkQgc/edit#gid=0 的 Google 表格中，点击视口下方名为“Topology”的标签页，然后将最左上角单元格 (A1) 中的内容粘贴进来。

图层 1 默认颜色

保持此设置为灰色。这将有助于显示我们正确关联边缘元数据的时间。

图层 1 端点标识符

此输入指定了 JSON 拓扑中每个“edges”对象的“endpoint_identifiers”属性的属性。JSON 中的每个“endpoint_identifiers”条目都应有一个与此文本框中指定值匹配的键（尽管分配的 JSON 值是长度为二的节点名称数组，这无关紧要）。Grafana 中的此值应保留默认值“names”。

图层 1 节点高亮颜色

当您的指标数据显示与特定节点匹配时，该节点将高亮显示此颜色。对于此介绍，请设置为中蓝色（“blue”）。

图层 1 节点大小

这将更改此拓扑层中节点的直径。保持此设置为默认值 5。

图层 1 边缘宽度

这将更改此拓扑层中所有边缘的宽度。保持此设置为默认值 3。

图层 1 边缘偏移

这将更改此拓扑层中边缘之间的空间。保持此设置为默认值 3。

图层 2 开

这将显示另一个拓扑层。暂时保持此设置为“off”。

图层 3 开

这将显示另一个拓扑层。暂时保持此设置为“off”。
