Arcdiagram 面板插件

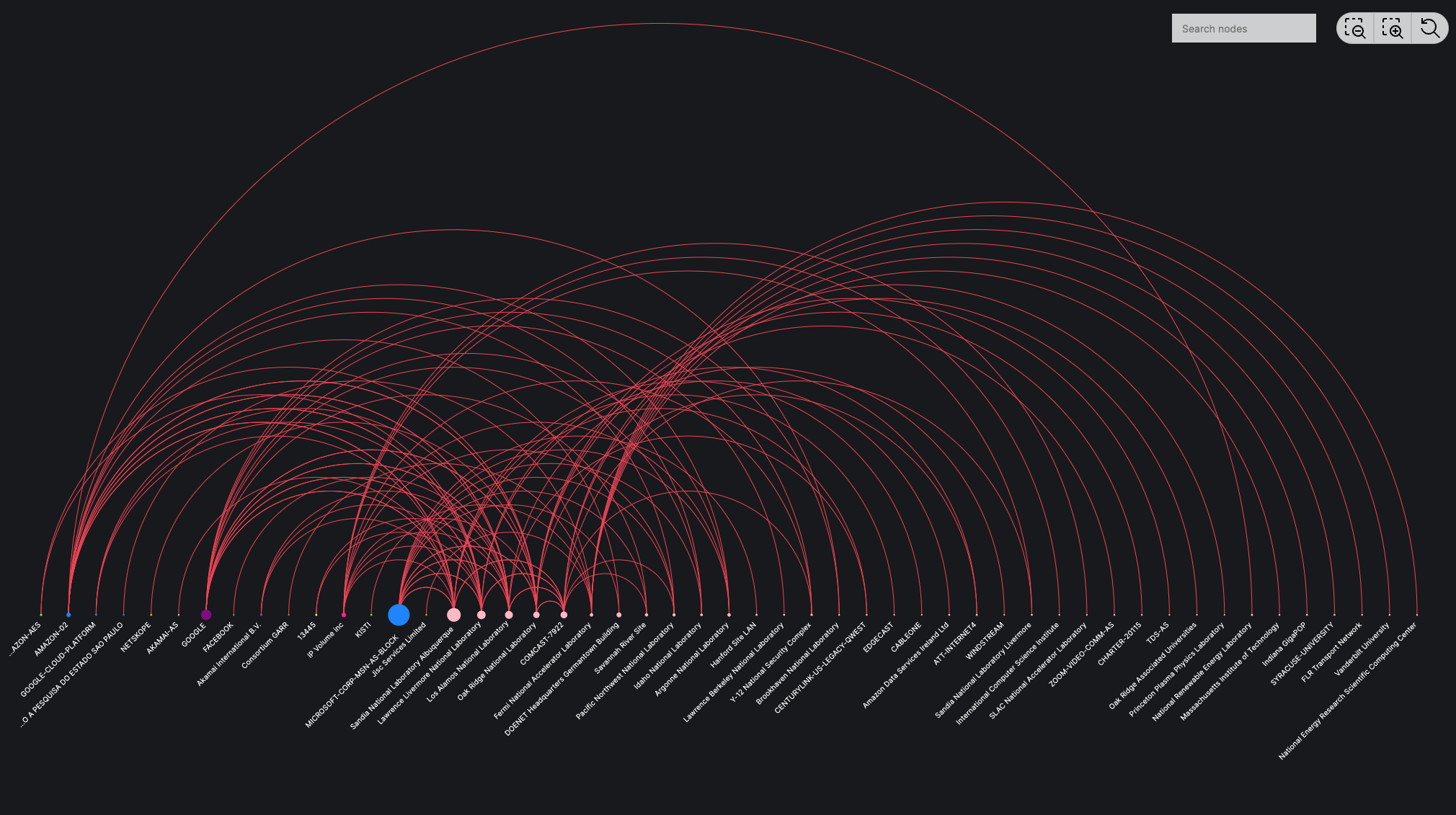

此插件创建了一个弧形图，显示两个选定字段（源和目标）之间的关系。第三个组将显示在工具提示中。

选项

模式

可视化 Traceroute：在默认图表使用和 Traceroute 可视化之间切换。
字符串分隔符：可视化 Traceroute 时用于分隔节点的字符。

外观

来自源的弧线粗细：确定弧线粗细是否应基于源节点。
弧线粗细：如果弧线粗细未设置为“来自源”，则指定弧线的粗细。
弧线不透明度：指定弧线的不透明度。
来自源的节点半径：确定节点半径是否应基于源节点。
节点半径：如果节点半径未设置为“来自源”，则指定节点的权重。
链接颜色：选择链接颜色的配置。选项包括“默认”和“按字段”。选择“默认”时，链接根据指定的颜色或通过利用阈值进行着色。选择“按字段”会打开另一个下拉菜单，用于选择用于链接着色的字段。
字段：用于选择链接着色字段的下拉菜单。
节点颜色：指定节点的颜色。
字体大小：指定标签字体大小。
重叠链接之间的边距：选择 Traceroute 模式时，设置重叠链接之间的边距。
启用搜索栏：显示搜索栏。
启用缩放按钮：显示缩放按钮。

数据

缩放：选择图表的缩放方式（线性或对数）。
加权链接范围：指定用于映射加权链接弧线粗细的范围。
加权节点范围：指定用于映射加权节点半径的范围。
启用节点聚类：启用节点聚类。
源聚类：用于聚类源节点的字段。
目标聚类：用于聚类目标节点的字段。
路径：用作 Traceroute 路径的字段。
源：用作源的字段。
目标：用作目标的字段。
工具提示文本：工具提示中目标节点前显示的文本。
工具提示文本：工具提示中源节点前显示的文本。
工具提示文本：工具提示中指标前显示的文本。
