Grafana 插件

Grafana 是一个开源的体积指标监控和可视化工具，可用于呈现时序数据并分析应用程序运行时状态。

我们为 IoTDB 开发了 Grafana 插件，使用 IoTDB REST 服务来呈现时序数据，并提供了多种时序数据可视化方法。

IoTDB Grafana 插件支持 Grafana 9.3.0 及以上版本

如何使用 Grafana 插件

访问 Grafana 仪表盘

Grafana 在网页仪表盘中显示数据。使用时请打开您的浏览器并访问 http://<ip>:<port>。

IP 是您 Grafana 所在服务器的 IP，Port 是 Grafana 的运行端口（默认为 3000）。
默认登录用户名和密码均为 admin。

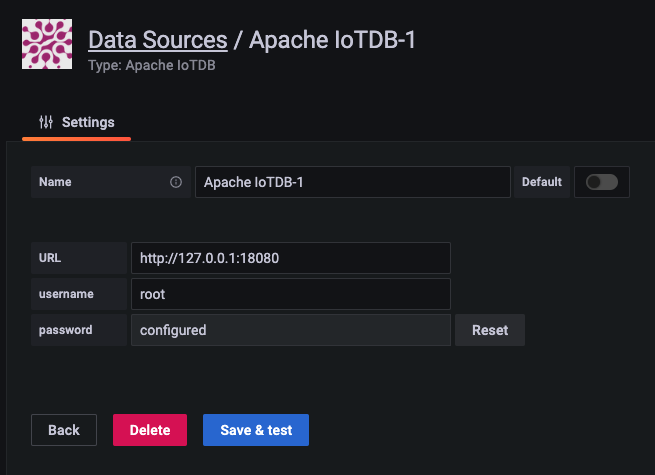

添加 IoTDB 作为数据源

点击左侧的 设置 图标，选择 数据源 选项，然后点击 添加数据源。

选择 Apache IoTDB 数据源。

在 URL 字段中填写 http://<ip>:<port>
- ip 是您的 IoTDB 服务器所在主机的 IP
- port 是 REST 服务的运行端口（默认为 18080）。
输入 IoTDB 服务器的用户名和密码

点击 保存并测试，将显示 成功。

创建一个新面板

点击左侧的 仪表盘 图标，选择 管理 选项。

点击右上角的 新仪表盘 图标，选择 添加一个空面板 选项。

Grafana 插件支持 SQL：完全自定义模式和 SQL：下拉列表模式，默认模式为 SQL：完全自定义模式。

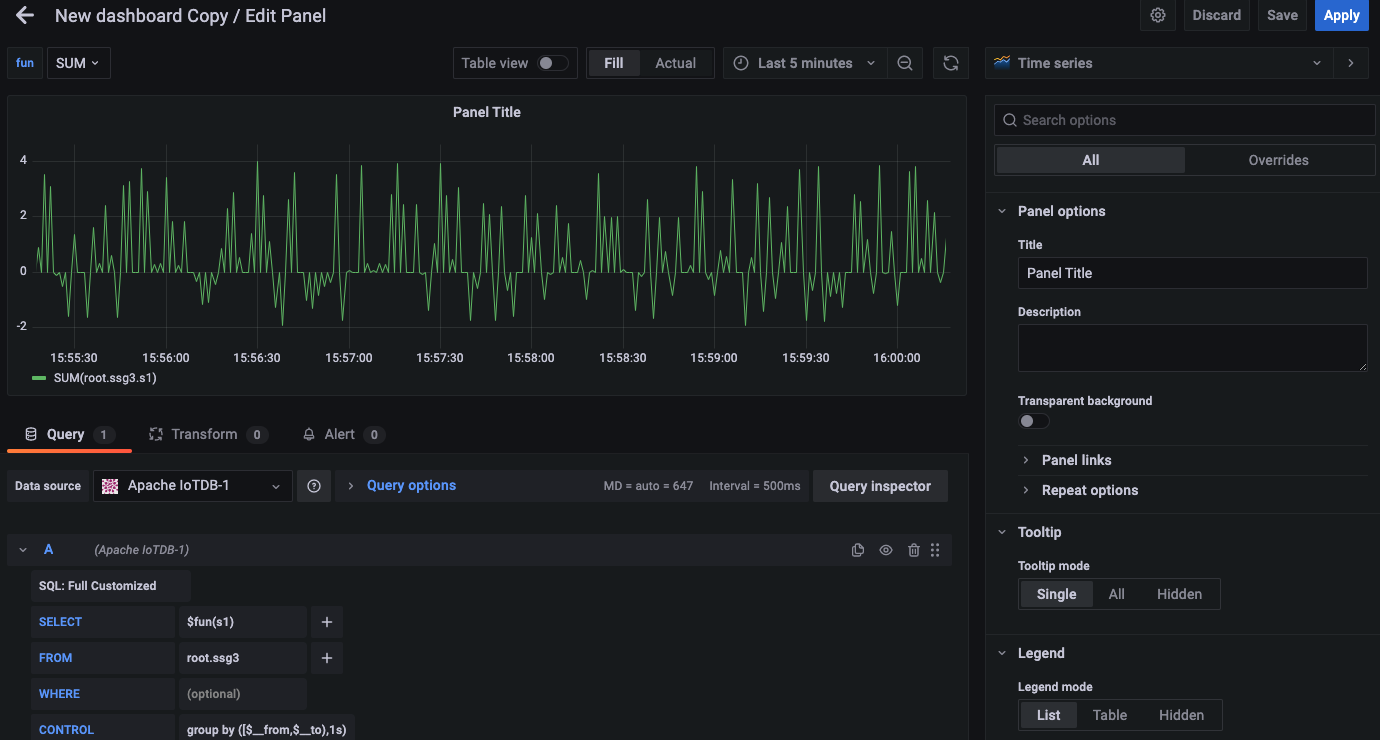

SQL：完全自定义输入方法

在 SELECT、FROM、WHERE 和 CONTROL 输入框中输入内容，其中 WHERE 和 CONTROL 输入框是可选的。

如果查询涉及多个表达式，我们可以点击 SELECT 输入框右侧的 + 来添加 SELECT 子句中的表达式，或者点击 FROM 输入框右侧的 + 来添加路径前缀

SELECT 输入框：内容可以是时间序列后缀、函数、udf、算术表达式或嵌套表达式。您还可以使用 as 子句重命名结果。

以下是一些有效的 SELECT 内容示例

s1
top_k(s1, 'k'='1') as top
sin(s1) + cos(s1 + s2)
udf(s1) as "alias"

FROM 输入框：内容必须是时间序列的路径前缀，例如 root.sg.d。

WHERE 输入框：内容应该是查询的过滤条件，例如 time > 0 或 s1 < 1024 and s2 > 1024。

CONTROL 输入框：内容应该是一个控制查询类型和输出格式的特殊子句。GROUP BY 输入框支持使用 Grafana 的全局变量来获取当前时间间隔的变化 $__from（开始时间）、$__to（结束时间）

以下是一些有效的 CONTROL 内容示例

GROUP BY ([$__from, $__to), 1d)
GROUP BY ([$__from, $__to),3h,1d)
GROUP BY ([2017-11-01T00:00:00, 2017-11-07T23:00:00), 1d)
GROUP BY ([2017-11-01 00:00:00, 2017-11-07 23:00:00), 3h, 1d)
GROUP BY ([$__from, $__to), 1m) FILL (PREVIOUSUNTILLAST)
GROUP BY ([2017-11-07T23:50:00, 2017-11-07T23:59:00), 1m) FILL (PREVIOUSUNTILLAST)
GROUP BY ([2017-11-07T23:50:00, 2017-11-07T23:59:00), 1m) FILL (PREVIOUS, 1m)
GROUP BY ([2017-11-07T23:50:00, 2017-11-07T23:59:00), 1m) FILL (LINEAR, 5m, 5m)
GROUP BY ((2017-11-01T00:00:00, 2017-11-07T23:00:00], 1d), LEVEL=1
GROUP BY ([0, 20), 2ms, 3ms), LEVEL=1

提示：不建议使用 select * from root.xx.** 等语句，因为这些语句可能导致 OOM。

SQL：下拉列表

在 TIME-SERIES 选择框中选择时间序列，在 FUNCTION 选项中选择函数，并在 SAMPLING INTERVAL、SLIDING STEP、LEVEL、FILL 输入框中输入内容，其中 TIME-SERIES 是必填项，其余为非必填项。

支持变量和模板函数

SQL：完全自定义和 SQL：下拉列表两种输入方法都支持 Grafana 的变量和模板函数。在下面的示例中，使用了原始输入方法，聚合方法类似。

创建新面板后，点击右上角的设置按钮

选择 Variables，点击 Add variable

示例 1：输入 名称、标签 和 查询，然后点击 更新 按钮

应用变量，在 Grafana 面板 中输入变量，然后点击 保存 按钮

示例 2：变量的嵌套使用

示例 3：使用函数变量

上图中的 Name 是变量名，也是我们将来在面板中使用的变量名。Label 是变量的显示名称。如果为空，则显示 Name 变量；否则，显示 Label 的名称。类型下拉列表中有 Query、Custom、Text box、Constant、DataSource、Interval、Ad hoc filters 等，所有这些都可以在 IoTDB 的 Grafana 插件中使用。有关更详细的用法介绍，请查阅官方手册 (https://grafana.org.cn/docs/grafana/latest/variables/)

除了上面的示例，还支持以下语句

show databases
show timeseries
show child nodes
show all ttl
show latest timeseries
show devices
select xx from root.xxx limit xx 等 SQL 查询

提示：如果查询字段包含布尔型数据，结果值会将 true 转换为 1，将 false 转换为 0。

Grafana 告警功能

此插件支持 Grafana 告警功能。

有关 Grafana 操作的更多详细信息，请参阅官方 Grafana 文档：https://grafana.org.cn/docs/grafana/latest/alerting/

在 Grafana Cloud 上安装 Apache IoTDB

有关更多信息，请访问文档：插件安装。

<!--
