可视化

Grafana 提供了各种可视化类型,以支持不同的用例。本文档的此部分重点介绍内置可视化、它们的选项和典型用法。

注意

如果您不确定选择哪种可视化类型,Grafana 可以根据面板查询提供可视化建议。当您选择一个可视化类型时,Grafana 将显示应用了该可视化类型的预览。

  • 图表
    • 时序图 是默认和主要的图表可视化。此面板支持告警。
    • 状态时间轴 用于显示随时间变化的状态。
    • 状态历史 用于显示随时间变化的周期性状态。
    • 柱状图 显示任何分类数据。
    • 直方图 计算并以柱状图显示值分布。
    • 热力图 可视化二维数据,通常用于表示某个现象的幅度。
    • 饼图 通常用于强调比例关系。
    • K线图 通常用于关注价格/数据变动的金融数据。
    • 仪表盘 是传统的圆形可视化,显示单个指标距离阈值的远近。
    • 趋势图 适用于具有顺序、数值 x 轴(非时间)的数据集。
    • XY 图 提供一种在图表中可视化任意 x 和 y 值的方式。
  • 统计和数字
  • 其他
    • 表格 是主要也是唯一的表格可视化。
    • 日志 是日志的主要可视化类型。
    • 节点图 用于有向图或网络。
    • 追踪 是追踪的主要可视化类型。
    • 火焰图 是画像的主要可视化类型。
    • Canvas 允许您在静态和动态布局中显式放置元素。
    • 地理图 帮助您可视化地理空间数据。
    • Datagrid 允许您创建和操作数据,并作为其他面板的数据源。
  • 小部件

以下视频展示了如何创建仪表盘、时序图、统计图、日志图和节点图等可视化类型

获取更多

您可以通过安装面板插件来添加更多可视化类型。

示例

下面您可以找到一些关于如何在 Grafana 中配置所有可视化类型的优秀示例。您还可以探索 play.grafana.org,其中包含大量展示各种可视化类型的演示仪表盘。

图表

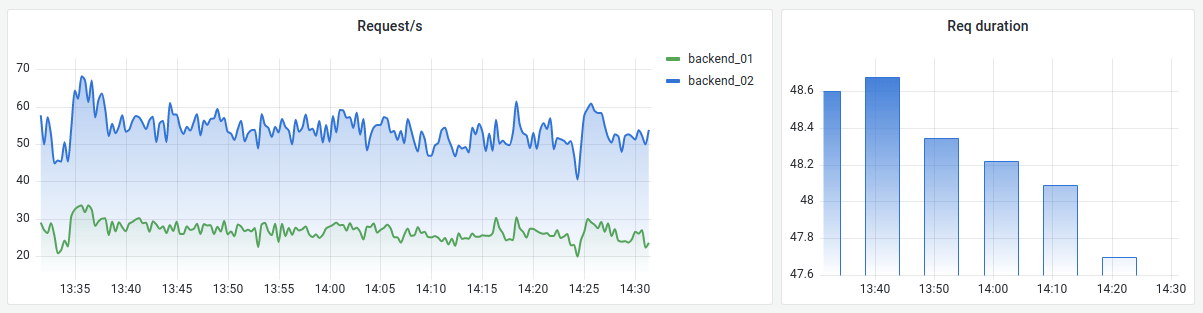

对于基于时间的折线图、面积图和柱状图,我们推荐默认的时序图可视化。这个公共演示仪表盘包含了关于如何配置和样式化此可视化类型的许多不同示例。

Time series
时序图

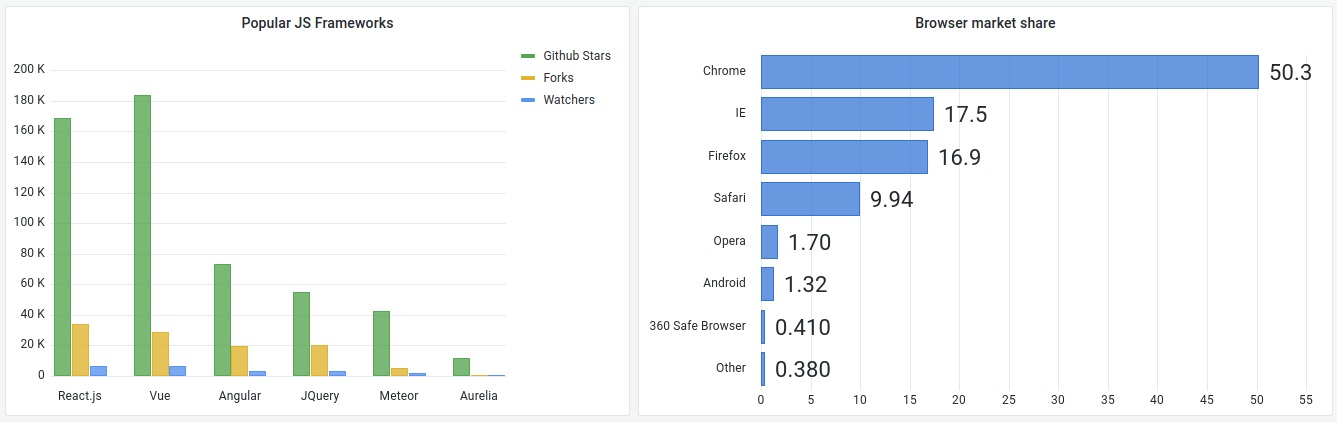

对于分类数据,请使用柱状图

Bar chart
柱状图

大数字和统计

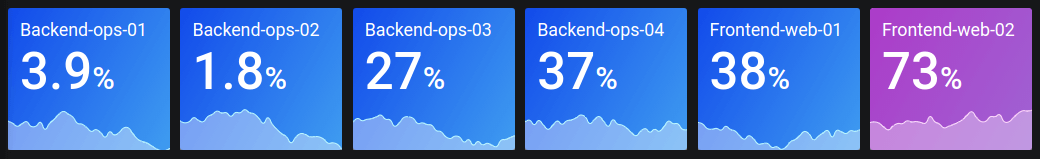

一个统计图显示一个大数字统计值和可选的图表迷你图。您可以使用阈值或颜色比例尺控制背景或值的颜色。

Stat
统计图

仪表盘

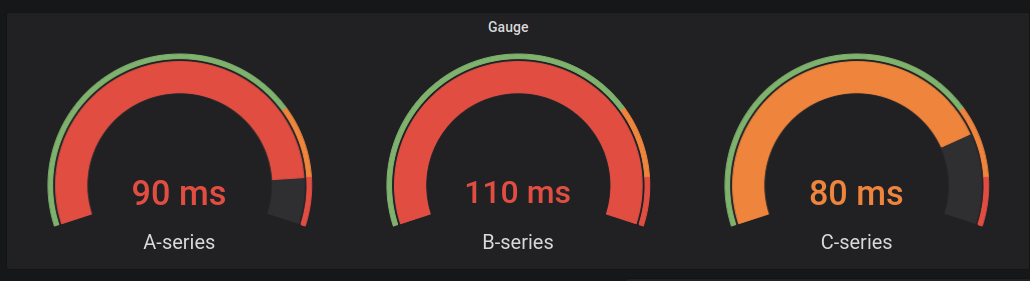

如果您想将一个值与其最小值和最大值相关联,有两种选择。首先是一个标准径向仪表盘,如下所示。

A gauge visualization

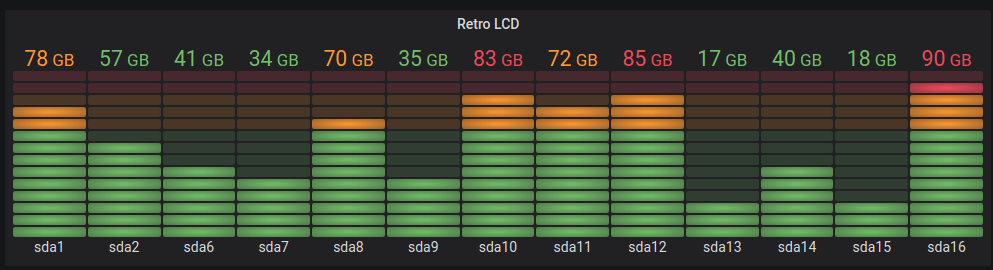

其次,Grafana 还有一个水平或垂直的条形仪表盘,具有三种不同的显示模式。

A bar gauge visualization

表格

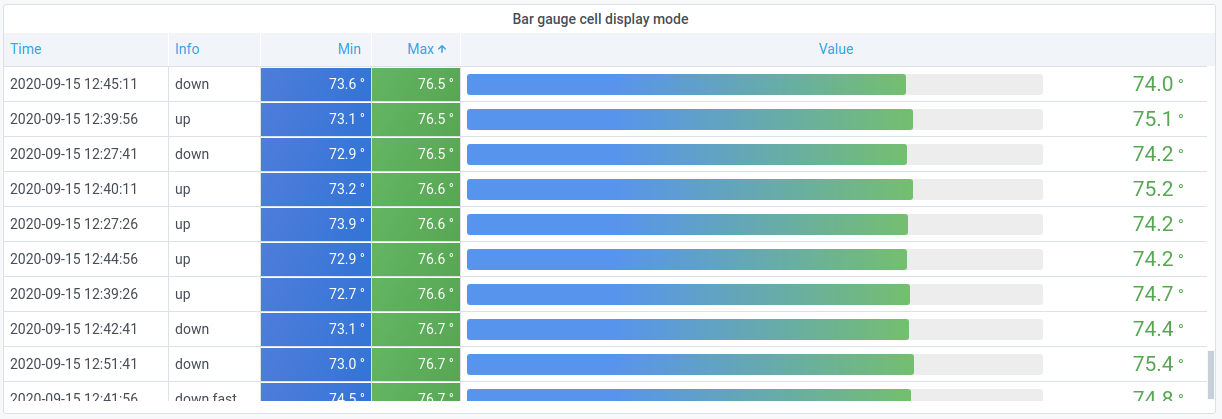

要在表格布局中显示数据,请使用表格

Table visualization
表格可视化

饼图

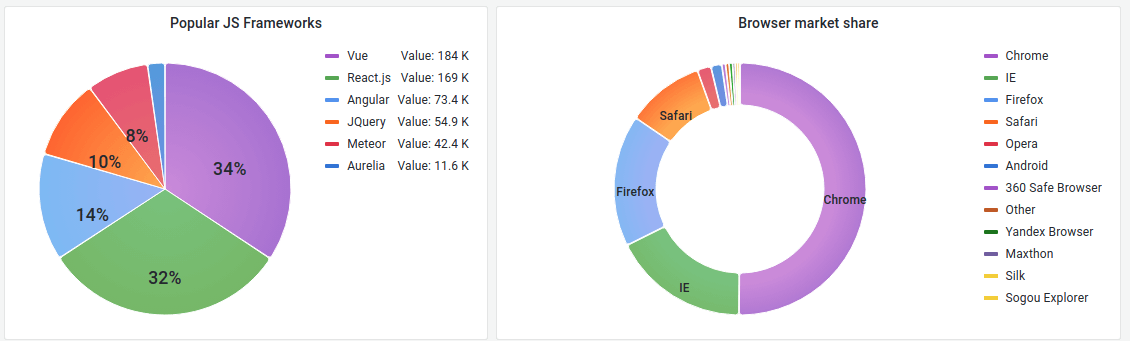

要将一个或多个查询中精简的序列或序列中的值相互关联地显示,请使用饼图

Pie chart
饼图

热力图

要显示随时间变化的值分布,请使用热力图

Heatmap
热力图

状态时间轴

状态时间轴显示随时间变化的离散状态。与时序图一起使用时,阈值用于将数值转换为离散状态区域。

State timeline with string states
带有字符串状态的状态时间轴
