Explore 中的关联编辑器

注意
Explore 编辑器在 10.1 及更高版本中可用。在编辑器中，转换功能在 Grafana 10.3 及更高版本中可用。

关联允许用户在任意两个数据源之间建立链接。有关关联的更多信息，请参阅管理页面中的关联主题。

创建关联

在 Grafana 中，导航到 Explore 页面。
选择您希望用作新关联源数据源的数据源。
运行产生支持的可视化数据的查询。
单击顶部工具栏中的 + 添加，然后选择 添加关联（您也可以从命令面板中选择关联编辑器）。
Explore 现在处于关联编辑器模式，由蓝色边框和顶部栏指示。您可以通过单击顶部栏中的退出来退出关联编辑器。
现在您可以为可视化创建以下新关联，这些关联附带可用于构建新查询的数据链接
- 日志：链接显示在日志详情中每个日志行的字段值旁边
- 表格：每个表格单元格都是一个链接
单击链接以添加新关联。链接与用作关联结果字段的字段相关联。
在打开的拆分视图中，使用右侧窗格设置关联的目标查询源。
使用顶部窗格中提供的列表中的变量，使用变量语法构建目标查询。该列表包含选定数据行中的示例值。
提供标签和描述（可选）。标签将用作可视化内部链接的名称，并且可以包含变量。
提供转换（可选；详细信息请参见下文）。
单击顶部工具栏中的保存以保存关联并退出关联编辑器模式。用于创建关联的链接将被每行中的数据链接替换。单击该链接时，您定义的查询将在另一个窗格中运行，变量将动态替换为选定行中的值。

转换

转换允许您从包含其他数据的字段中提取值。例如，使用转换，您可以提取日志行的一部分用于关联。有关关联中转换的更多详细信息，请参阅关联。

在编辑器模式下单击生成的链接之一后，您可以通过单击转换下拉菜单中的 添加转换 来添加转换。

您可以使用以下步骤在关联中使用转换

选择要应用转换的字段。选择您要用于转换的字段部分。例如，日志行。选择后，此字段的值将用于帮助您构建转换。
选择转换类型。有关选项和相关设置，请参阅关联。
根据您的选择，您可能会看到一个或多个变量填充，或者您可能需要在显示的选项中提供更多规范。
选择 添加转换到关联 将指定的变量添加到可用变量列表中。

正则表达式注意事项

在此对话框中的正则表达式，其他文档中提到的 mapValue 在此处称为 变量名称。Grafana 会高亮显示字段值中与表达式匹配的任何文本。使用正则表达式捕获组来选择应提取匹配的哪一部分。当提供有效的正则表达式时，变量及其值将显示在 变量名称 字段下方。

关联示例

以下示例展示了如何在 Explore 中使用关联编辑器创建关联。如果您想按照这些示例操作，请确保设置一个测试数据源。

创建文本到图形关联

此示例展示了如何在 Explore 中使用关联编辑器创建关联。

关联允许您使用一个查询的结果在任何数据源中运行新查询。在此示例中，您将运行一个呈现表格数据的查询。该数据将用于运行另一个查询，从而产生图形结果。

要按照此示例操作，请确保您已设置一个测试数据源。

在 Grafana 中，导航到 Explore。
从页面左上角的下拉菜单中选择 test data source。
单击右侧下拉菜单中的 + 添加，然后选择 添加关联。
Explore 现在处于关联编辑器模式，由蓝色边框指示。
从场景下拉菜单中选择以下场景：CSV 文件。
选择文件 population_by_state.csv。每个单元格都是一个您可以单击以开始创建新关联的链接。

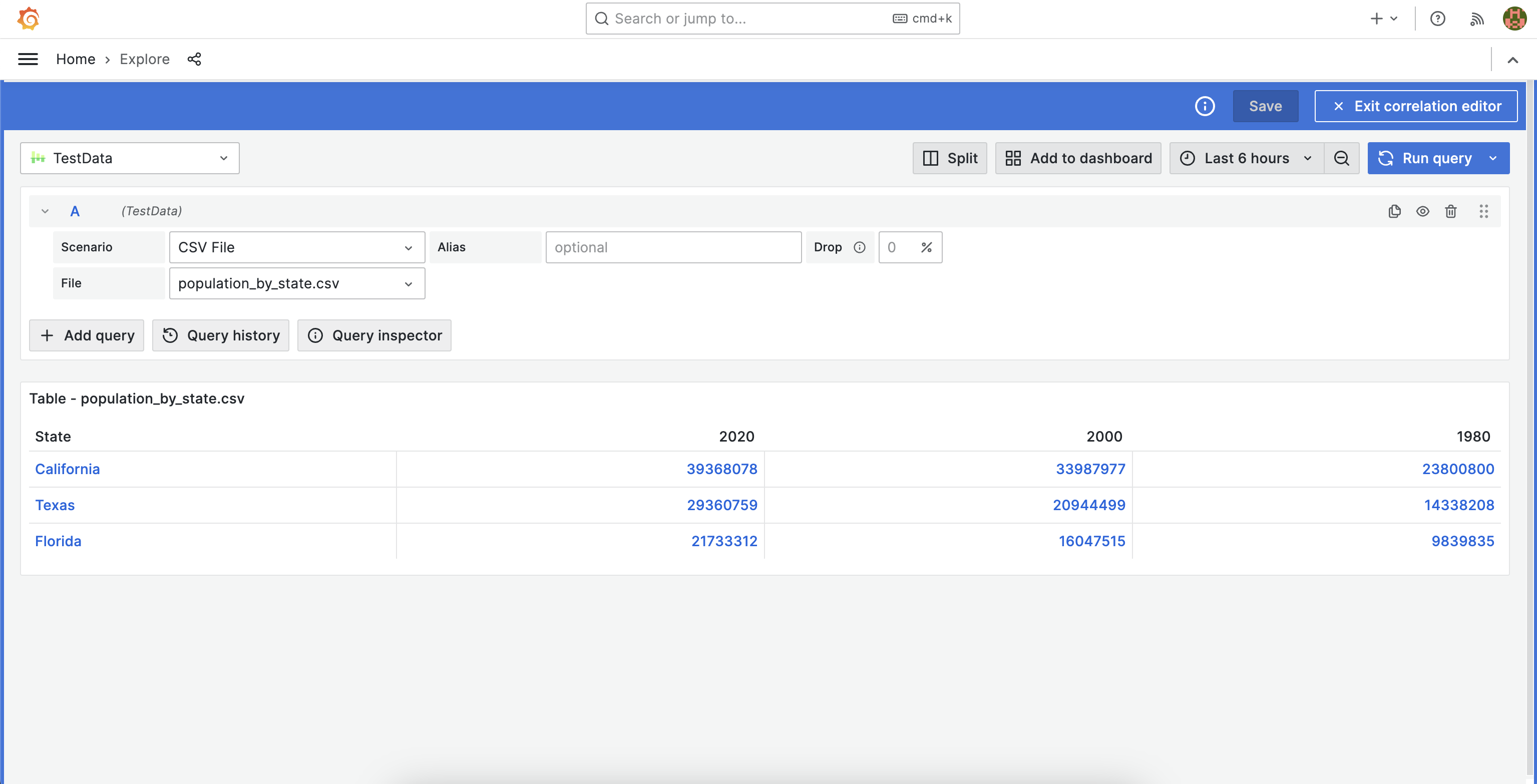

选择关联源
单击 State 列中的任意单元格以创建新关联，该关联会将数据链接附加到该条目。例如，选择“California”。
在拆分视图中，选择您在左侧窗格中选择的相同数据源。查询编辑器上方的助手包含您可用于目标查询的所有可用变量。变量包含选定数据行中的所有数据字段（表列）。
在 Scenario 菜单中，选择 CSV Metric Values。查询编辑器中的 String Input 字段提供了包含每年人口值的变量：${1980},${2000},${2020}。这将使用变量值生成图形。
在查询编辑器 Alias 字段中，输入“${State}”。

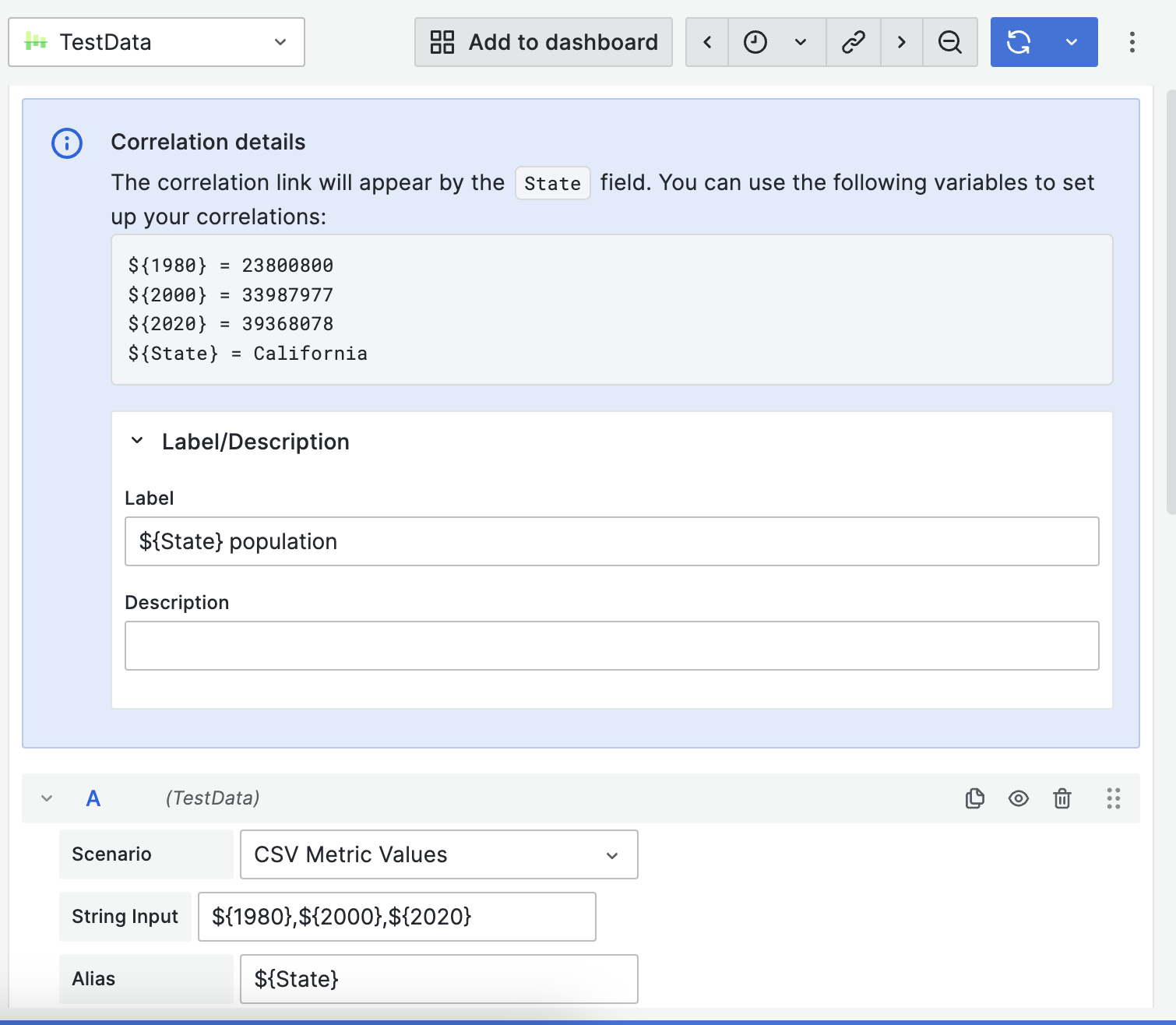

设置关联目标
运行查询，查看它使用变量中的示例值生成图形。
单击保存以保存关联并退出关联编辑器。
保存关联后，Explore 将在左侧窗格中重新运行查询。通过单击州名，右侧的查询将使用插入到 CSV 中的行中的值重新运行，从而更改图形。每次单击州名时，查询都会使用更新后的值重新运行。
单击数据链接的结果

您可以将相同的步骤应用于任何数据源。关联允许您在可视化中创建链接，以便根据选定的数据运行动态查询。在此示例中，我们使用查询返回的数据来构建新查询，从而使用相同的数据源生成不同的可视化。但是，您可以在任何数据源之间创建关联以创建自定义探索流程。

创建日志到表格关联

在此示例中，您将创建一个关联，演示如何使用转换从日志行和另一个字段中提取值。

要按照此示例操作，请确保您已设置一个测试数据源。

在 Grafana 中，导航到 Explore。
从页面左上角的下拉菜单中选择 test data source。
单击右侧下拉菜单中的 + 添加，然后选择 添加关联。
Explore 现在处于关联编辑器模式，由蓝色边框指示。
在 Scenario 菜单中，选择 Logs。
展开日志行以查看关联链接。选择 与 hostname 关联。
Explore 在拆分视图中打开。选择您在左侧窗格中选择的相同数据源。查询编辑器上方的助手包含您可用于目标查询的所有可用变量。
展开转换部分，然后单击 添加转换。
在 Field 下拉菜单中，选择 message。日志行将作为示例数据显示。
在 Type 下，选择 Logfmt。这将填充变量列表。
单击 添加转换到关联。
再次单击 添加转换，并在 Field 下选择 hostname。
在 Type 下，选择 Regular expression。
在 Expression 下，输入以下内容：-([0-9]\*) 这将选择短划线右侧的任何数字。
在 Variable Name 下，输入以下内容：hostNumber 这将填充变量列表。
单击 添加转换到关联 将其添加到其他变量。
在数据源编辑器中，打开 Scenario 下拉菜单并选择 CSV Content。
在下面的文本框中，提供以下内容并保存关联
csv
```
time,msg,hostNumber,status
${time},${msg},${hostNumber},${status}
```
这将关闭拆分视图并重新运行左侧查询。展开任意日志行即可看到关联按钮。单击关联按钮将打开拆分视图，其中包含 time（一个字段）、msg（使用 logfmt 从日志行中提取）、主机编号（使用 regex 从 hostname 中提取）和 status（使用 logfmt 从日志行中提取）。
