MySQL 查询编辑器

Grafana 的查询编辑器对于每个数据源都是独一无二的。有关 Grafana 查询编辑器的通用信息，请参阅查询编辑器。有关在 Grafana 中查询数据源的通用信息，请参阅查询和转换数据。

MySQL 查询编辑器位于Explore 页面上。您也可以从仪表盘面板访问 MySQL 查询编辑器。点击面板右上角的省略号，然后选择 编辑。

注意

如果在数据源配置页面或通过配置 provisioning 文件设置了默认数据库，则用户将只能查询该预配置的数据库。此功能位于一个功能标志后面，在启用 sqlDatasourceDatabaseSelection 后可用。

MySQL 查询编辑器组件

MySQL 查询编辑器有两种模式：Builder 和 Code。

Builder 模式可帮助您使用可视化界面构建查询。Code 模式支持高级查询并提供了复杂 SQL 查询编写支持。

注意

如果您的表名或数据库名包含保留字或禁用字符，编辑器将在名称周围加上引号。例如，名称 table-name 将用反引号括起来 - `table-name`。

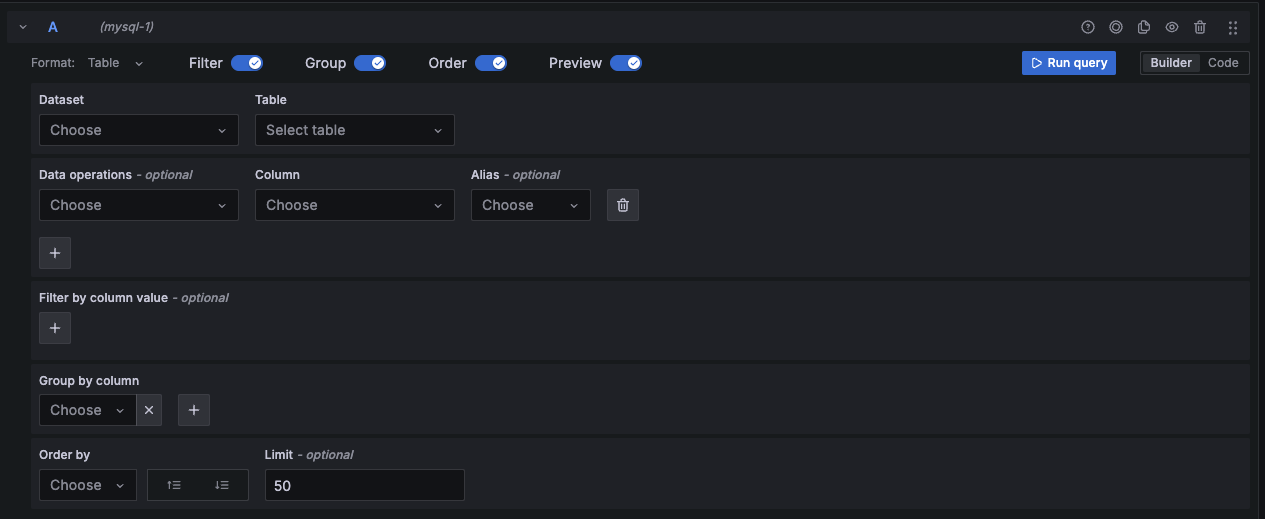

MySQL Builder 模式

Builder mode

以下组件将帮助您构建 MySQL 查询

  • 格式 - 从下拉列表中选择 MySQL 查询的格式响应。默认是 表格。如果您使用 时序 格式选项，其中一列必须是 time。

  • 数据集 - 从下拉列表中选择要查询的数据库。

    • 表格 - 从下拉列表中选择一个表。表对应于所选的数据库。

    • 数据操作 - 可选 从下拉列表中选择一个聚合。您可以点击 + 号 添加多个数据操作。点击 X 删除一个数据操作。点击 垃圾桶图标 删除整列。

    • 列 - 选择要在其上运行聚合的列。

    • 别名 - 可选 从下拉列表中添加一个别名。您也可以通过在框中输入并点击 Enter 添加自己的别名。通过点击 X 删除别名。

  • 过滤器 - 切换以添加过滤器。

    • 按列值过滤 - 可选 如果您切换 过滤器，您可以从下拉列表中添加要过滤的列。要过滤更多列，点击条件下拉列表右侧的 + 号。您可以从条件旁边的下拉列表中选择各种运算符。添加多个过滤器时，您可以添加一个 AND 运算符以显示所有真条件，或添加一个 OR 运算符以显示任何真条件。使用第二个下拉列表选择一个过滤器。要移除过滤器，点击该过滤器的下拉列表旁边的 X 按钮。选择日期类型列后，您可以从运算符列表中选择 宏 并选择 timeFilter，这将添加 $__timeFilter 宏到使用选定日期列的查询中。

  • 分组 - 切换以添加 按列分组。

    • 按列分组 - 从下拉列表中选择要过滤的列。点击 + 号 按多个列过滤。点击 X 移除过滤器。

  • 排序 - 切换以添加 ORDER BY 语句。

    • 排序依据 - 从下拉列表中选择要排序的列。选择升序（ASC）或降序（DESC）顺序。
    • 限制 - 您可以为检索结果的数量添加一个可选限制。默认值为 50。

  • 预览 - 切换以预览查询构建器生成的 SQL 查询。预览功能默认开启。

MySQL Code 模式

要创建高级查询，切换到 Code 模式，点击编辑器窗口右上角的 Code。Code 模式支持表、列、SQL 关键字、标准 SQL 函数、Grafana 模板变量和 Grafana 宏的自动补全。在指定表之前，列无法自动补全。

选择 表格 或 时序 作为格式。点击右下角的 {} 以格式化查询。点击向下箭头展开 Code 模式编辑器。CTRL/CMD + Enter 可作为执行查询的键盘快捷键。

警告

在 Code 模式下对查询所做的更改不会转移到 Builder 模式，并将被丢弃。系统将提示您将代码复制到剪贴板以保存任何更改。

宏

您可以将宏添加到查询中，以简化语法并启用动态元素，例如日期范围过滤器。

宏示例描述
$__time(dateColumn)将值替换为一个表达式，用于转换为 UNIX 时间戳并将列重命名为 time_sec。示例：UNIX_TIMESTAMP(dateColumn) AS time_sec。
$__timeEpoch(dateColumn)将值替换为一个表达式，用于转换为 UNIX Epoch 时间戳并将列重命名为 time_sec。示例：UNIX_TIMESTAMP(dateColumn) AS time_sec。
$__timeFilter(dateColumn)使用指定的列名将值替换为时间范围过滤器。示例：dateColumn BETWEEN FROM_UNIXTIME(1494410783) AND FROM_UNIXTIME(1494410983)
$__timeFrom()将值替换为当前活动时间选择的开始时间。示例：FROM_UNIXTIME(1494410783)
$__timeTo()将值替换为当前活动时间选择的结束时间。示例：FROM_UNIXTIME(1494410983)
$__timeGroup(dateColumn,'5m')将值替换为适合在 GROUP BY 子句中使用的表达式。示例：*cast(cast(UNIX_TIMESTAMP(dateColumn)/(300) as signed)*300 as signed),*
$__timeGroup(dateColumn,'5m', 0)与 $__timeGroup(dateColumn,'5m') 宏相同，但包含一个填充参数，以确保 Grafana 添加序列中的缺失点，使用 0 作为默认值。这仅适用于时序查询。
$__timeGroup(dateColumn,'5m', NULL)与 $__timeGroup(dateColumn,'5m', 0) 相同，但使用 NULL 作为缺失点的值。这仅适用于时序查询。
$__timeGroup(dateColumn,'5m', previous)与 $__timeGroup(dateColumn,'5m', previous) 宏相同，但使用序列中的上一个值作为填充值。如果不存在上一个值，则使用NULL。这仅适用于时序查询。
$__timeGroupAlias(dateColumn,'5m')将值替换为与 $__timeGroup 相同的内容，但增加了一个列别名。
$__unixEpochFilter(dateColumn)使用指定的列名将值替换为时间范围过滤器，时间表示为 UNIX 时间戳。示例：dateColumn > 1494410783 AND dateColumn < 1494497183
$__unixEpochFrom()将值替换为当前活动时间选择的开始时间，以 UNIX 时间戳表示。示例：1494410783
$__unixEpochTo()将值替换为当前活动时间选择的结束时间，以 UNIX 时间戳表示。示例：1494497183
$__unixEpochNanoFilter(dateColumn)使用指定的列名将值替换为时间范围过滤器，时间表示为纳秒时间戳。示例：dateColumn > 1494410783152415214 AND dateColumn < 1494497183142514872
$__unixEpochNanoFrom()将值替换为当前活动时间选择的开始时间，以纳秒时间戳表示。示例：1494410783152415214
$__unixEpochNanoTo()将值替换为当前活动时间选择的结束时间，以纳秒时间戳表示。示例：1494497183142514872
$__unixEpochGroup(dateColumn,'5m', [fillmode])与 $__timeGroup 相同，但适用于存储为 Unix 时间戳的时间。请注意，fillMode 仅适用于时序查询。
$__unixEpochGroupAlias(dateColumn,'5m', [fillmode])与 $__timeGroup 相同，但同时也添加了列别名。请注意，fillMode 仅适用于时序查询。

表格 SQL 查询

如果 格式 选项设置为 表格，您可以执行几乎任何类型的 SQL 查询。表格面板将自动显示查询结果中的列和行。

您可以使用 SQL 关键字 AS 语法更改或自定义表格面板列的名称。

sql
SELECT
  title as 'Title',
  user.login as 'Created By' ,
  dashboard.created as 'Created On'
 FROM dashboard
INNER JOIN user on user.id = dashboard.created_by
WHERE $__timeFilter(dashboard.created)

表格面板结果

时序查询

将 格式 选项设置为 时序 以创建和运行时序查询。

注意

要运行时序查询，您必须包含一个名为 time 的列，该列返回 SQL datetime 值或表示 UNIX epoch 时间（秒）的数值数据类型。此外，查询结果必须按 time 列排序，以便在面板中正确可视化。

本节中的示例参考以下表格中的数据

text
+---------------------+--------------+---------------------+----------+
| time_date_time      | value_double | CreatedAt           | hostname |
+---------------------+--------------+---------------------+----------+
| 2020-01-02 03:05:00 | 3.0          | 2020-01-02 03:05:00 | 10.0.1.1 |
| 2020-01-02 03:06:00 | 4.0          | 2020-01-02 03:06:00 | 10.0.1.2 |
| 2020-01-02 03:10:00 | 6.0          | 2020-01-02 03:10:00 | 10.0.1.1 |
| 2020-01-02 03:11:00 | 7.0          | 2020-01-02 03:11:00 | 10.0.1.2 |
| 2020-01-02 03:20:00 | 5.0          | 2020-01-02 03:20:00 | 10.0.1.2 |
+---------------------+--------------+---------------------+----------+

时序查询结果以宽格式数据帧返回。除 time 或类型为 string 的任何列都会转换为数据帧查询结果中的值字段。任何 string 列都会转换为数据帧查询结果中的字段标签。

注意

为了向后兼容，上述规则有一个例外，适用于返回三列的查询，其中包括一个名为 metric 的字符串列。此列不转换为字段标签，而是用作字段名，并且序列名设置为该 metric 列的值。参考以下包含 metric 列的示例。

包含 metric 列的示例

sql
SELECT
  $__timeGroupAlias(time_date_time,'5m'),
  min(value_double),
  'min' as metric
FROM test_data
WHERE $__timeFilter(time_date_time)
GROUP BY time
ORDER BY time

数据帧结果

text
+---------------------+-----------------+
| Name: time          | Name: min       |
| Labels:             | Labels:         |
| Type: []time.Time   | Type: []float64 |
+---------------------+-----------------+
| 2020-01-02 03:05:00 | 3               |
| 2020-01-02 03:10:00 | 6               |
| 2020-01-02 03:20:00 | 5               |
+---------------------+-----------------+

要自定义默认序列名称格式（可选），请参阅标准选项定义。

使用 $__timeGroupAlias 宏中的 fill 参数将 null 值转换为零的示例

sql
SELECT
  $__timeGroupAlias(createdAt,'5m',0),
  sum(value_double) as value,
  hostname
FROM test_data
WHERE
  $__timeFilter(createdAt)
GROUP BY time, hostname
ORDER BY time

给定以下示例中的数据帧结果并使用图面板，您将获得两个序列，分别命名为 value 10.0.1.1 和 value 10.0.1.2。要以 10.0.1.1 和 10.0.1.2 的名称渲染序列，请使用标准选项定义 的显示值 ${__field.labels.hostname}。

数据帧结果

text
+---------------------+---------------------------+---------------------------+
| Name: time          | Name: value               | Name: value               |
| Labels:             | Labels: hostname=10.0.1.1 | Labels: hostname=10.0.1.2 |
| Type: []time.Time   | Type: []float64           | Type: []float64           |
+---------------------+---------------------------+---------------------------+
| 2020-01-02 03:05:00 | 3                         | 4                         |
| 2020-01-02 03:10:00 | 6                         | 7                         |
| 2020-01-02 03:15:00 | 0                         | 0                         |
| 2020-01-02 03:20:00 | 0                         | 5                         |
+---------------------+---------------------------+---------------------------+

包含多列的示例

sql
SELECT
  $__timeGroupAlias(time_date_time,'5m'),
  min(value_double) as min_value,
  max(value_double) as max_value
FROM test_data
WHERE $__timeFilter(time_date_time)
GROUP BY time
ORDER BY time

数据帧结果

text
+---------------------+-----------------+-----------------+
| Name: time          | Name: min_value | Name: max_value |
| Labels:             | Labels:         | Labels:         |
| Type: []time.Time   | Type: []float64 | Type: []float64 |
+---------------------+-----------------+-----------------+
| 2020-01-02 03:05:00 | 3               | 4               |
| 2020-01-02 03:10:00 | 6               | 7               |
| 2020-01-02 03:20:00 | 5               | 5               |
+---------------------+-----------------+-----------------+

模板化

您可以利用变量，而无需在指标查询中硬编码服务器、应用或传感器名称等值。变量在仪表盘顶部显示为下拉选择框。这些下拉框使您可以轻松更改仪表盘中显示的数据。

请参阅模板，了解创建模板变量以及不同类型的介绍。

查询变量

如果添加一个 Query 模板变量，您可以编写一个 MySQL 查询来检索测量名称、键名或键值等项，这些项将显示在下拉菜单中。

例如，您可以使用变量通过在模板变量的 Query 设置中创建以下查询，从表中检索 hostname 列的所有值。

sql
SELECT hostname FROM my_host

一个查询可以返回多列，Grafana 将根据查询结果自动生成一个列表。例如，以下查询返回一个包含 hostname 和 hostname2 的值的列表。

sql
SELECT my_host.hostname, my_other_host.hostname2 FROM my_host JOIN my_other_host ON my_host.city = my_other_host.city

要在查询中使用时间范围相关的宏，例如 $__timeFilter(column)，您必须将模板变量的刷新模式设置为 时间范围改变时更新。

sql
SELECT event_name FROM event_log WHERE $__timeFilter(time_column)

另一种选择是创建键/值变量的查询。查询应返回两列，分别命名为 __text 和 __value。__text 列必须包含唯一值（否则只使用第一个值）。这使得下拉选项能够将一个文本友好的名称显示为文本，同时使用一个 ID 作为值。例如，查询可以使用 hostname 作为文本，id 作为值

sql
SELECT hostname AS __text, id AS __value FROM my_host

您还可以创建嵌套变量。例如，如果您有一个名为 region 的变量，您可以配置 hosts 变量以仅显示当前所选区域内的主机，如下例所示。如果 region 是一个多值变量，请使用 IN 运算符而不是 = 来匹配多个值。

sql
SELECT hostname FROM my_host  WHERE region IN($region)

使用 __searchFilter 在查询变量中过滤结果

在查询字段中使用 __searchFilter 允许根据用户在下拉选择框中的输入来过滤查询结果。如果您不输入任何内容，__searchFilter 的默认值是 %。

请注意，您必须将 __searchFilter 表达式用引号括起来，因为 Grafana 不会自动添加它们。

以下示例演示了如何在查询字段中使用 __searchFilter，以便用户在下拉选择框中输入时能够实时搜索 hostname。

sql
SELECT hostname FROM my_host  WHERE hostname LIKE '$__searchFilter'

在查询中使用变量

模板变量值仅在模板变量是 multi-value 时才加引号。

如果变量是多值变量，使用 IN 比较运算符而不是 = 来匹配多个值。

您可以使用两种不同的语法

$<varname> 示例，模板变量名为 hostname

sql
SELECT
  UNIX_TIMESTAMP(atimestamp) as time,
  aint as value,
  avarchar as metric
FROM my_table
WHERE $__timeFilter(atimestamp) and hostname in($hostname)
ORDER BY atimestamp ASC

[[varname]] 示例，模板变量名为 hostname

sql
SELECT
  UNIX_TIMESTAMP(atimestamp) as time,
  aint as value,
  avarchar as metric
FROM my_table
WHERE $__timeFilter(atimestamp) and hostname in([[hostname]])
ORDER BY atimestamp ASC

禁用多值变量的引号

Grafana 会自动为多值变量创建带引号的逗号分隔字符串。例如：如果选择了 server01 和 server02，它将被格式化为：'server01', 'server02'。要禁用引号，请对变量使用 csv 格式选项

Grafana 会自动将多值变量格式化为带引号的逗号分隔字符串。例如，如果选择了 server01 和 server02，它们将被格式化为 'server01', 'server02'。要移除引号，请为变量启用 CSV 格式选项。

${servers:csv}

阅读有关变量格式选项的更多信息，请参阅变量 文档。

注解

注解 允许您在图表上叠加丰富的事件信息。您可以通过 仪表盘设置 > 注解视图 添加注解查询。

使用包含time 列（包含 epoch 值）的查询示例

sql
SELECT
  epoch_time as time,
  metric1 as text,
  CONCAT(tag1, ',', tag2) as tags
FROM
  public.test_data
WHERE
  $__unixEpochFilter(epoch_time)

使用包含 time 和 timeend 列（包含 epoch 值）的区域查询示例

sql
SELECT
  epoch_time as time,
  epoch_timeend as timeend,
  metric1 as text,
  CONCAT(tag1, ',', tag2) as tags
FROM
  public.test_data
WHERE
  $__unixEpochFilter(epoch_time)

使用包含 time 列（包含原生 SQL 日期/时间数据类型）的查询示例

sql
SELECT
  native_date_time as time,
  metric1 as text,
  CONCAT(tag1, ',', tag2) as tags
FROM
  public.test_data
WHERE
  $__timeFilter(native_date_time)
名称描述
time日期/时间字段的名称，可以是包含原生 SQL 日期/时间数据类型或 epoch 值的列。
timeend可选的结束日期/时间字段名称，可以是包含原生 SQL 日期/时间数据类型或 epoch 值的列。
text事件描述字段。
tags可选的字段名称，用于将事件标签作为逗号分隔字符串。

告警

使用时序查询创建告警。告警规则条件尚不支持表格格式的查询。

有关告警的更多信息，请参阅以下内容
